Назначение изделия
Источник бесперебойного питания постоянного тока «Штиль» PS1220G 19" обеспечит ваше оборудование охранной и пожарной сигнализации, контроля и управления доступом, видеонаблюдения и других приборов и устройств с потребляемым током до 20 А бесперебойным питанием электроэнергией высокого качества напряжением 12 В.
ИБП PS1220G 19" представляет собой импульсный преобразователь (ШИМ) переменного тока напряжением 220 В в постоянный ток с напряжением 12 В, оснащенный схемой ограничения тока заряда аккумуляторной батареи и защиты ее от глубокого разряда.

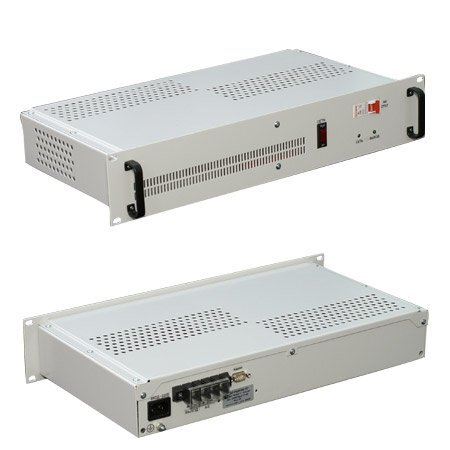

Конструктивно ИБП выполнен в виде 19" модуля для установки в 19" стойку/шкаф. На передней панели изделия расположены: индикаторы наличия входного и выходного напряжения, выключатели сети и АБ; на задней панели расположены: трехполюсная розетка IEC320 для подключения сетевого кабеля (ответная вилка поставляется в комплекте), разъем для выхода дистанционной сигнализации, клеммная колодка для подключения нагрузки и АБ, болт заземления.
При выборе ИБП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS1220G 19" вам недостаточно, обратите внимание на более мощную модель PS1240G 19".
Особенности
- защита от перегрузки и короткого замыкания с автоматическим восстановлением;
- защита от неправильной полярности подключения аккумуляторной батареи;
- индикация наличия входного и выходного напряжения;
- гальваническая развязка входных и выходных цепей;
- "сухие" контакты дистанционной сигнализации;
- широкий диапазон входного напряжения;
- защита от глубокого разряда АБ;
- ограничение тока заряда АБ;
- принудительное охлаждение;
- высокая надежность;
- высокий КПД.
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Нагрузка" | - номинальный при наличии основного питания 20 |
Диагностические выходы тип "СК": "АВАРИЯ" | Тип используемого аккумулятора внешние |
Напряжение питания, B: | Количество аккумуляторов, шт нет |
- от сети переменного тока 180…264 | Защита от короткого замыкания Есть |
Выходное напряжение, В: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока 13.7±0.2 | Ток заряда аккумуляторной батареи, А 3 |
- при питании от аккумуляторной батареи 10.5…13.7 | Степень защиты IP20 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 150 | Диапазон рабочих температур, °С -40…+50 |
Габаритные размеры мм 88х482х315 |
