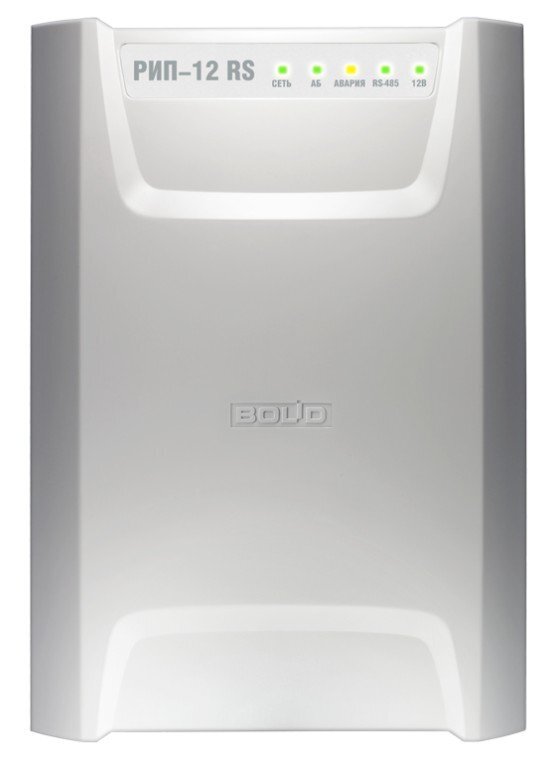

Назначение изделия
Предназначен для работы в составе ИСО «Орион» для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.
Компактный корпус из пластика, не поддерживающего горение.
В ИСО «Орион» РИП-12-3-/17П1-Р-RS взаимодействует с пультом С2000M или АРМ «Орион Про», передает данные и получает команды управления по интерфейсу RS-485.
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
*- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Релейный выход для сигнала "Неисправность"
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
Дополнительное оборудование
(283923) - АБ 1217К, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 5 лет
(283927) - АБ 1217С, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 12 лет
(283932) - АБ 1217М, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 15 лет
(284706) - ETALON FORS 1218, Аккумулятор герметичный 12В/18 Ач
(222367) - Delta DT 1218, Аккумулятор герметичный 12В/18 Ач
(208943) - Delta DTM 1217, Аккумулятор герметичный 12В/17 Ач
Тип устройства Источник вторичного электропитания резервированный | - при питании от аккумуляторной батареи 9.5…13.5 |
Световая индикация "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 120 |
Диагностические выходы тип "СК": "АВАРИЯ"; RS-485 | Выходной ток, А: |
Напряжение питания, B: | - номинальный при наличии основного питания 3 |
- от сети переменного тока 150…250 | - максимальный при наличии основного питания 4 |
Потребляемая мощность: | Тип используемого аккумулятора 12 В 17 А·ч |
- от сети переменного тока 120 ВА | Количество аккумуляторов, шт 1 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от сети переменного тока, А 0.7 | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.04 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8 |
Выходное напряжение, В: | Степень защиты IP30 |
- при питании от сети переменного тока 13…14.2 | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 230х320х110 |
