Назначение изделия

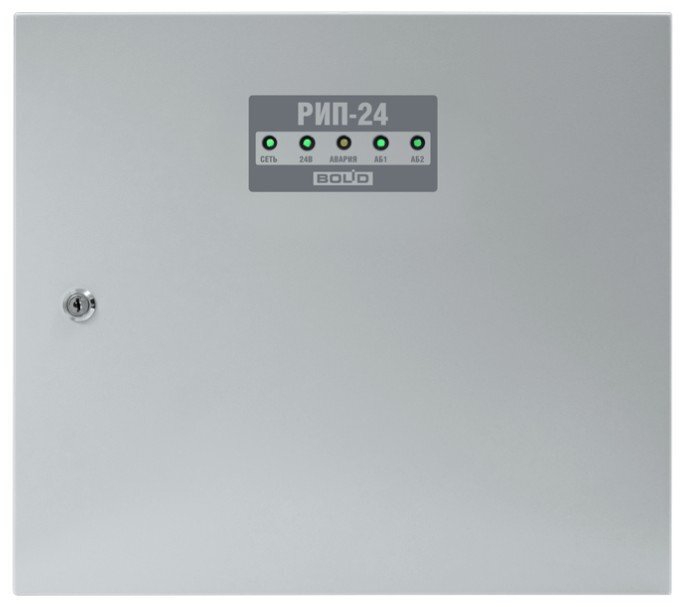

Резервированный источник питания аппаратуры ОПС РИП-24 исп. 06 предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса
* - Индивидуальный контроль напряжений на каждой из двух установленных АБ
* - Встроенный двухполюсный выключатель сетевого напряжения - автомат защиты
* - Длительное время резервирования
Дополнительное оборудование
(283924) - АБ 1226К, Аккумулятор 12В / 26 Ач; выводы В-М5; срок службы 5 лет
(283928) - АБ 1226С, Аккумулятор 12В / 26 Ач; выводы Н-М5; срок службы 12 лет
(283933) - АБ 1226М, Аккумулятор 12В / 26 Ач; выводы Н-М5; срок службы 15 лет
(283929) - АБ 1240С, Аккумулятор 12В / 40 Ач; выводы В-М6; срок службы 12 лет
(283934) - АБ 1240М, Аккумулятор 12В / 40 Ач; выводы В-М6; срок службы 15 лет
Тип устройства Источник вторичного электропитания резервированный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 200 |
Световая индикация "Наличие сети"; "Состояние АКБ1"; "Состояние АКБ2"; "Нагрузка"; "Авария" | Выходной ток, А: |
Диагностические выходы тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" | - номинальный при наличии основного питания 4 |
Напряжение питания, B: | - максимальный при наличии основного питания 5 |
- от сети переменного тока 150…250 | Тип используемого аккумулятора 12 В 26 или 40 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 225 ВА | Защита от короткого замыкания Есть |
Потребляемый ток: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока, А 1.5 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.8…21 |
- при питании от резервного источника питания, А 0.07 | Степень защиты IP30 |
Выходное напряжение, В: | Диапазон рабочих температур, °С -10…+40 |
- при питании от сети переменного тока 26.6…27.8 | Габаритные размеры мм 450х400х210 |
