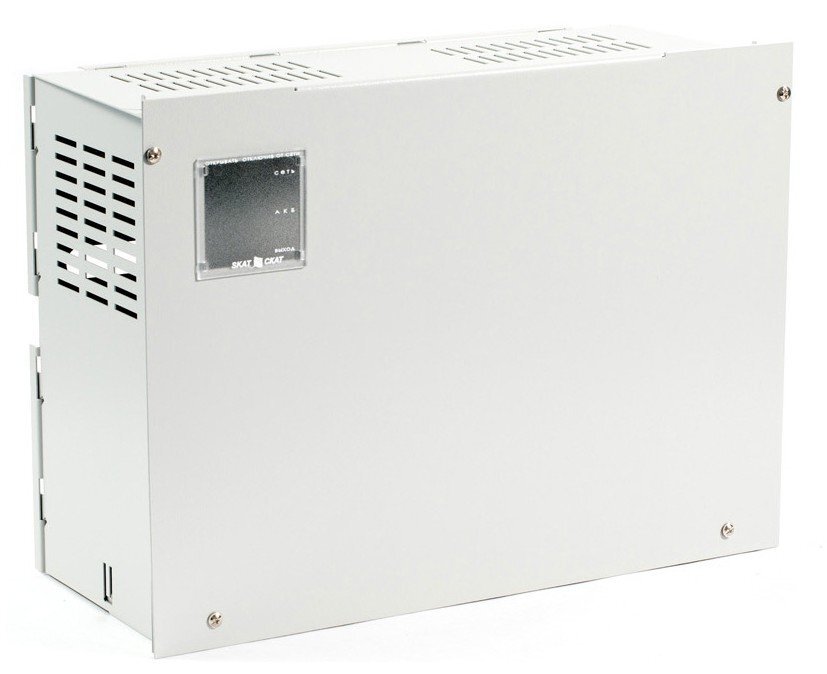

Назначение изделия
Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения, мини АТС и других потребителей с минимальным напряжением 24 В.
Особенности
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту;
- возможность подключения на вход внешнего источника резервного питания типа СКАТ-2400Р20;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
Комлектация
Вставка плавкая ВПТ6 2,0А, вставка плавкая ВПТ6 5,0А, вставка плавкая ВПТ6 6,3А (2 шт.), перемычка аккумуляторная, пластмассовый дюбель с шурупом (3 шт.), втулка дистанционная (3 шт.)
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | - номинальный при наличии основного питания 4 |
Диагностические выходы тип "СК": "Наличие сети" | - максимальный при наличии основного питания 4.5 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 40 А·ч |
- от сети переменного тока 185…242 | Количество аккумуляторов, шт 2 |
Потребляемая мощность: | Защита от короткого замыкания Есть |
- от сети переменного тока 160 ВА | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 21…22 |
- при питании от сети переменного тока 27.0…27.8 | Ток заряда аккумуляторной батареи, А 0.45…0.55 |
- при питании от аккумуляторной батареи 20.0…27.8 | Степень защиты IP20 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 445х328х193 |
