Особенности
- возможность плавной регулировки напряжения каждой пары выходов;
- фильтрация помех для устранения взаимного влияния нагрузок;
- электронная защита выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
- защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя;
- автоматический переход в режим резервного питания нагрузок от АКБ, при отключении электрической сети;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ посредством плавкого предохранителя;
- защита АКБ от глубокого разряда;
- передача извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»;
- защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

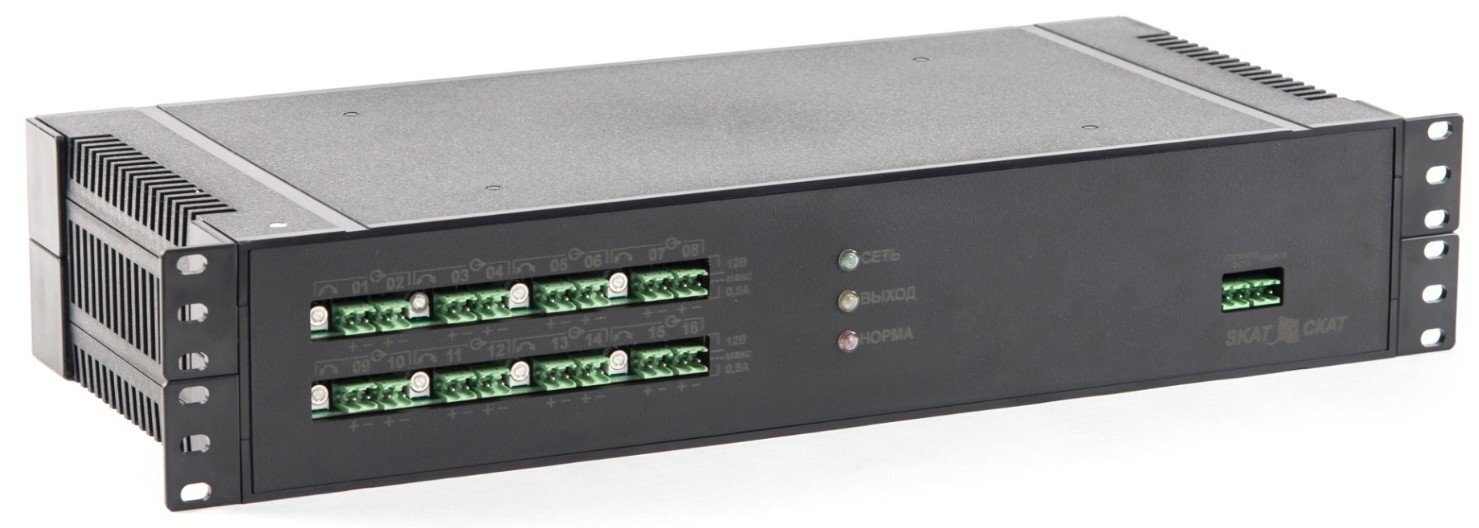

Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Сеть"; "Выход"; "Норма" | - максимальный (каждого канала) 0.5 |
Диагностические выходы тип "ОК": "Наличие сети"; "Авария" | - суммарный (всех каналов) 6 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 26 А·ч |
- от сети переменного тока 180…250 | Количество аккумуляторов, шт 2 |
Потребляемая мощность: | Защита от короткого замыкания Есть |
- от сети переменного тока 30 ВА | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 21…22 |
- при питании от сети переменного тока 11.8…15.2 | Ток заряда аккумуляторной батареи, А 0.9…1.1 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 | Диапазон рабочих температур, °С 0…+40 |
Габаритные размеры мм 480х210х86 |
