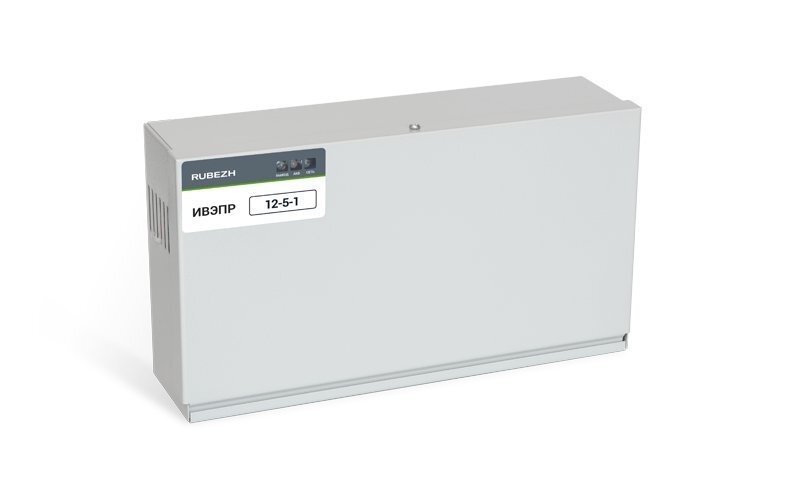

Назначение изделия
Импульсный источник предназначен для стабильного бесперебойного питания средств охранной и пожарной сигнализации номинальным постоянным напряжением 12 В и выходным током до 5 А.
Особенности
Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны МВД России.
Особенностью является раздельная дистанционная сигнализация: наличия напряжения сети 230 В, наличия исправной АКБ, предварительного разряда АКБ (на 85%), вскрытия корпуса.
В состав схемы ИВЭПР 112-5-1 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронная схема, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.
Тип устройства Источник вторичного электропитания резервный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Авария" | Выходной ток, А: |
Диагностические выходы тип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; тип "СК": "Тампер" | - номинальный при наличии основного питания 5 |
Напряжение питания, B: | - максимальный при наличии основного питания 5.5 |
- от сети переменного тока 130…265 | Тип используемого аккумулятора 12 В 7 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 2 |
- от сети переменного тока 120 Вт | Защита от короткого замыкания Есть |
Потребляемый ток: | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.04 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10…10.8 |
Выходное напряжение, В: | Ток заряда аккумуляторной батареи, А 0.4 |
- при питании от сети переменного тока 13.4…13.8 | Степень защиты IP20 |
- при питании от аккумуляторной батареи 10.8…13.5 | Диапазон рабочих температур, °С -25…+50 |
Габаритные размеры мм 324х86х184 |
