Назначение изделия

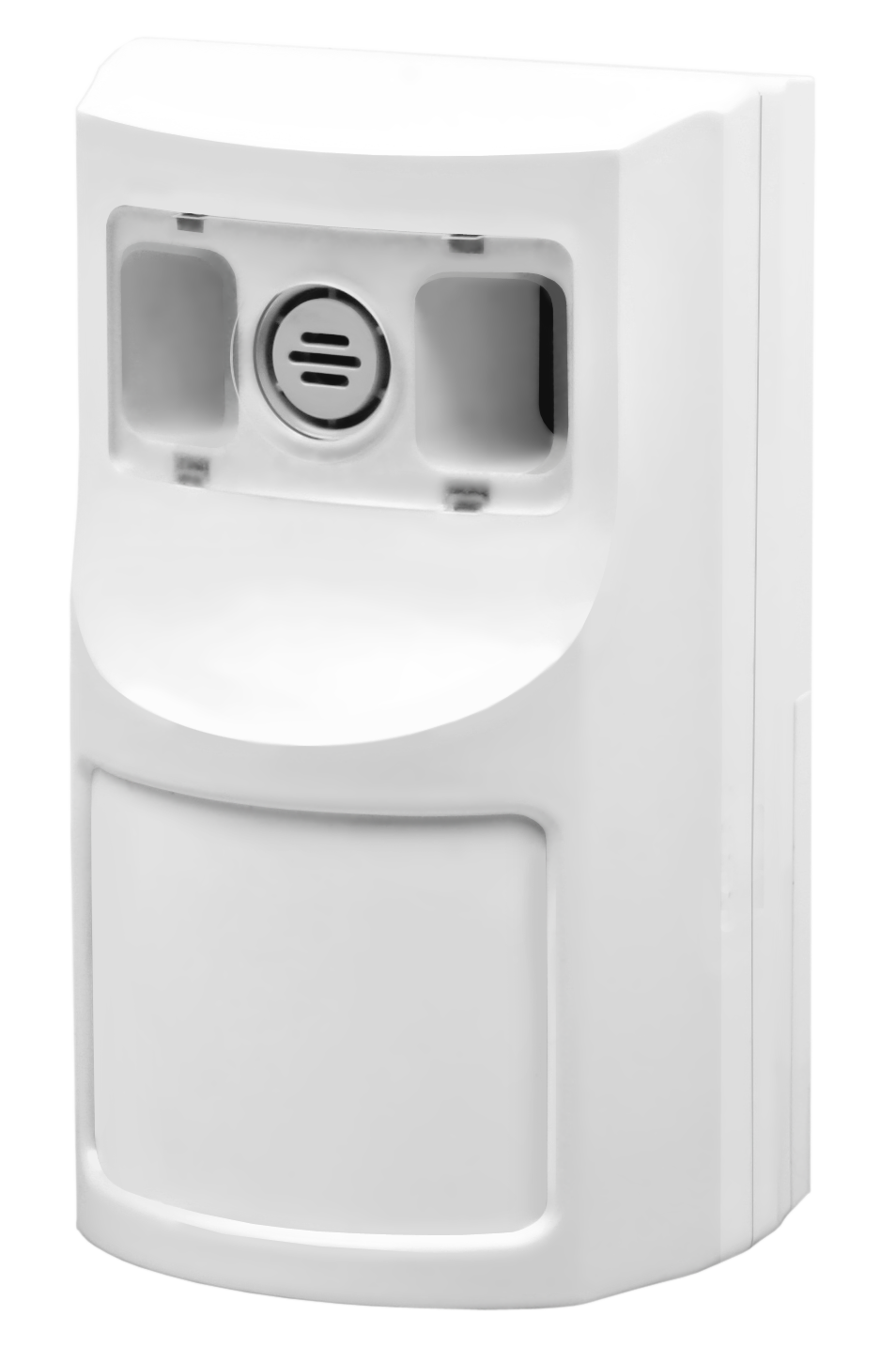

Извещатель охранный комбинированный акустический и оптико-электронный «Сонар-3» («Гонец») предназначен для обнаружения разрушения стекол, остекленных конструкций закрытых помещений, в том числе стеклопакетов, и для обнаружения проникновения в охраняемое пространство закрытого помещения.
Особенности
В извещателе совмещены два канала обнаружения:
- акустический канал (АК) - для обнаружения разрушения стекол;
- инфракрасный канал (ИК) - для обнаружения проникновения в охраняемое пространство.
- релейные выходы для каждого канала. При тревоге размыкаются контакты реле сработавшего канала.
- раздельная светодиодная индикация для каналов ИК и АК.
Обнаружение разбития разных типов стекол:
- обычные толщиной от 4 до 10 мм;
- узорчатые толщиной 3,5 мм;
- закаленные толщиной от 4 до 10 мм;
- армированные толщиной 5,5 мм;
- защищенные полимерной пленкой толщиной 4 мм (ламинированные), классы: А1, А2, А3.
Извещатель формирует извещения: норма, тревога по каналу ИК, тревога по каналу АК.
Возможность режима работы «обнаружение разрушения стекла с выпадением осколков».
Максимальная площадь зоны обнаружения по ИК каналу благодаря использованию широкоугольной линзы.
Температурная компенсация чувствительности ИК канала.
Устойчив к перемещению мелких животных, перепадам фоновой освещенности, конвективным воздушным потокам, медленным изменениям температуры фона, импульсам напряжения по цепи питания, электростатическим разрядам и электромагнитным полям;
Не создает помех для работы бытовой радиоэлектронной аппаратуры и других извещателей;
Извещатель крепится на кронштейне, который входит в комплект поставки.
Параметры ИК канала: | - тип контактов нормально-замкнутые |
- тип зоны обнаружения объемная | - длительность тревожного извещения, сек 2 |
- дальность, м 10 | - коммутируемое напряжение, В 72 |
- ширина, м 20 | - коммутируемый ток, А 0.05 |
- угол обзора, град 88.2 | - тампер нет |
- рекомендуемая высота установки, м 2.1 | Напряжение питания, B: |
- наличие антисаботажной зоны нет | - от внешнего источника питания 10…15 |
Параметры акустического канала: | Ток потребления, мА: |
- дальность, м 6 | - в дежурном режиме 25 |
- min охраняемая площадь, м? 0.1 | Диапазон рабочих температур, °С -20…+50 |
- время технической готовности, сек 10 | Габаритные размеры мм 110х66х58 |
Параметры тревожного выхода: | Масса, не более, кг 0.1 |
