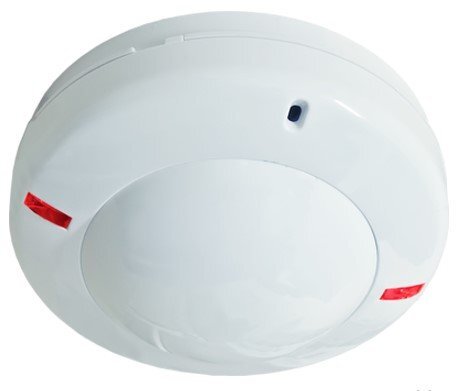

Назначение изделия
Предназначен для использования в составе систем охранной сигнализации, совмещая два независимых канала обнаружения:
акустический канал - обнаружение разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного, ламинированного, а также стеклянных пустотелых блоков;
инфракрасный канал - обнаружение проникновения в охраняемое пространство закрытого помещения.
Особенности
- устанавливается на потолке помещения;
- зона обнаружения ИК-канала: объемная с высокой плотностью заполнения, обеспечивающая высокую вероятность обнаружения при движении со всех направлений;
- наличие экрана защиты пироприемника от насекомых;
- защита от несанкционированного вскрытия корпуса;
- микропроцессорная обработка сигнала;
- световая индикация состояния каналов обнаружения и возможность ее отключения;
- выбор режимов чувствительности АК и высоты установки ИК каналов;
- контроль напряжения питания;
- температурная компенсация обнаруживающей способности при изменении температуры окружающей среды;
- раздельные выходы на ШС по АК и ИК каналам;
- отдельное реле неисправности/вскрытия;
- извещатель выдает тревожное извещение размыканием шлейфов сигнализации контактами исполнительных реле отдельно по АК и ИК каналам.
Чувствительный элемент 2-х площадной PIR элемент | - тип контактов нормально-замкнутые |
Регулировка чувствительности есть | - длительность тревожного извещения, сек 2.5 |
Параметры ИК канала: | - коммутируемое напряжение, В 72 |
- тип зоны обнаружения объемная | - коммутируемый ток, А 0.03 |
- дальность, м 5 | - тампер есть |
- ширина, м 10х9 | Напряжение питания, B: |
- угол обзора, град 360 | - постоянного тока 9…15 |
- рекомендуемая высота установки, м 2.5…5 | Ток потребления, мА: |
Параметры акустического канала: | - при напряжении питания 12 В 35 |
- дальность, м 6 | Степень защиты IP30 |
- угол обзора, град 120 | Диапазон рабочих температур, °С -20…+45 |
- min охраняемая площадь, м? 0.05…0.1 | Габаритные размеры мм 105х48 |
Параметры тревожного выхода: | Масса, не более, кг 0.1 |
