Назначение изделия

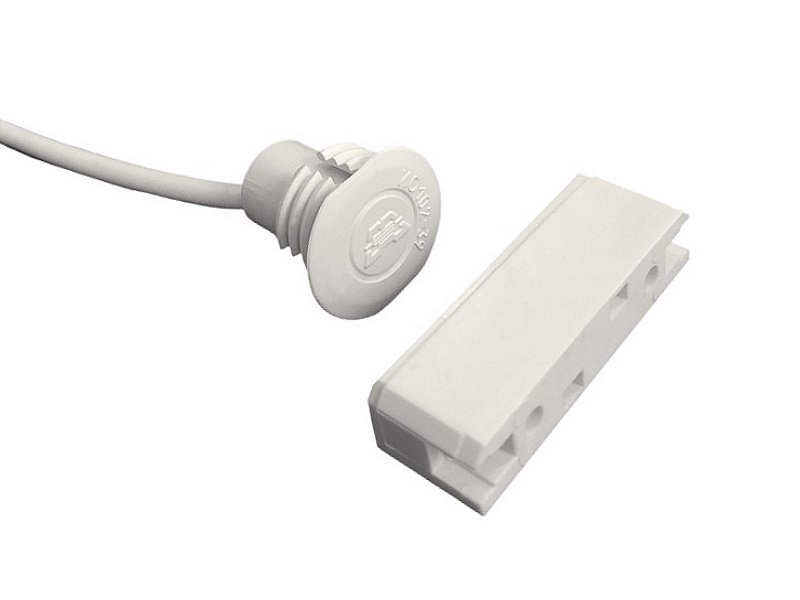

Извещатель охранный точечный магнитоконтактный комбинированный ИО 102-39/29 предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка», а также других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона.
Отличительной особенностью извещателя является то, что он конструктивно состоит из врезного датчика магнитоуправляемого (геркона) и накладного элемента задающего (магнита). Датчик устанавливается в стационарную часть конструкции (например, коробку двери), а магнит на подвижную часть охраняемой конструкции (например, дверное полотно).
Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла более 0.5 мм.
Дополнительное оборудование
(329846) - К-29, Кронштейн для изменения положения датчика или магнита
Тип контактов Нормально замкнутые; на размыкание | - максимальный коммутируемый ток, мА 250 |
Расстояние между магнитом и герконом, мм: | Степень защиты IP66/IP68 |
- при размыкании контактов, более 25 | Диапазон рабочих температур, °С -50…+50 |
- при замыкании контактов, менее 10 | Габаритные размеры, мм: |
Максимально допустимые токи и напряжения: | - корпус геркона 22х23 |
- максимальное коммутируемое напряжение, В 72 | - корпус магнита 45х10х15 |
