Назначение изделия
Извещатели охранные точечные магнитоконтактные ИО 102-100 предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

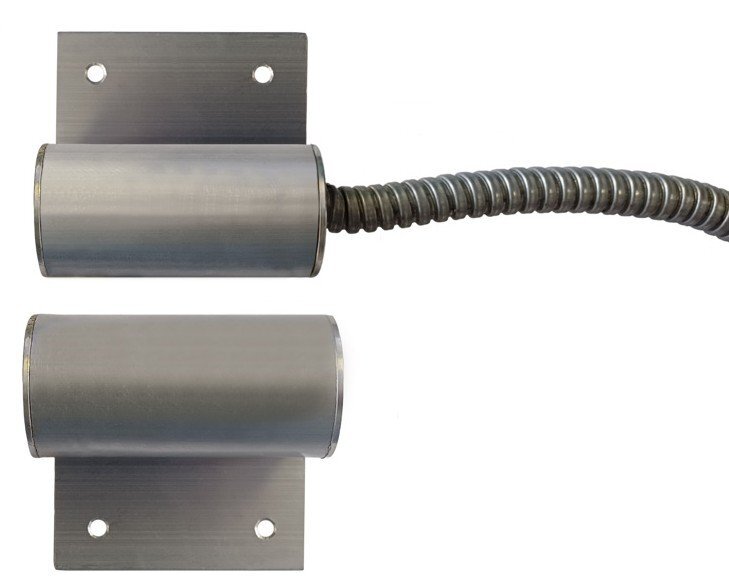

Извещатели конструктивно состоят из двух блоков - датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента на основе магнита (магнита). Датчики и магниты помещены в металлические корпуса цилиндрической формы из алюминиевого сплава.
Конструкция извещателя обеспечивает степень защиты оболочки IP67 по ГОСТ 14254-2015.
Дополнительное оборудование
(344629) - кронштейн К-100 "Аякс"
Тип контактов Нормально замкнутые; на размыкание | - максимальный коммутируемый ток, мА 500 |
Расстояние между магнитом и герконом, мм: | Степень защиты IP67 |
- при размыкании контактов, более 120 | Диапазон рабочих температур, °С -60…+50 |
- при замыкании контактов, менее 100 | Габаритные размеры, мм: |
Максимально допустимые токи и напряжения: | - корпус геркона 60х30 |
- максимальное коммутируемое напряжение, В 72 | - корпус магнита 60х30 |
Масса, не более, кг 0,5 |
