Назначение изделия
Извещатель предназначен для обнаружения продуктов горения (дыма) в системах противопожарной защиты зданий, сооружений, помещений и оборудования.
Обнаружение продуктов горения (дыма) осуществляется посредством формирования инфракрасного (ИК) оптического луча, проходящего через контролируемую среду вне извещателя, и контроля ослабления интенсивности луча средой при ее задымлении. При ослаблении дымом потока ИК-излучения в контролируемой среде извещатель формирует сигнал «Пожар» («Внимание»).

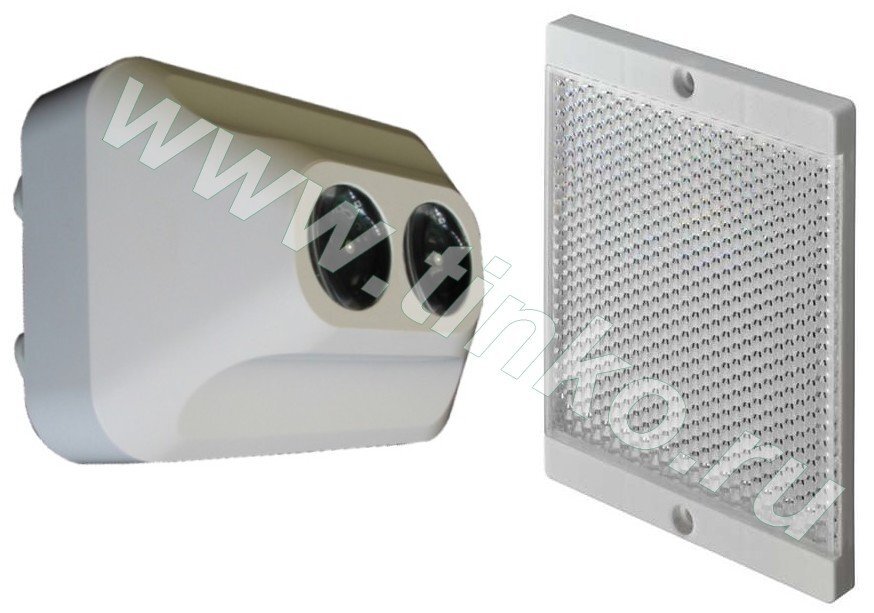

Извещатель состоит из приемопередатчика ИК-излучения (ППРД) и отражателя. ППРД содержит передатчик, создающий направленный поток ИК-излучения, и приемник ИК-излучения, формирующий выходные сигналы.
Особенности
- юстировка ППРД в направлении на отражатель по светодиодным индикаторам или по вольтметру.
- дистанционный контроль функционирования.
- интеллектуальное автотестирование – непрерывная автоматическая имитация изменения оптической плотности среды с целью контроля параметров формирования ИК-излучения, прохождения ИК-потока через контролируемую среду и реакции приемника ИК-излучения.
- автоматическая компенсация загрязнения оптики.
- автоматическая компенсация изменений уровня принимаемого ИК-сигнала из-за воздействия факторов, не связанных с фактором пожара – задымлением.
- возможность подключения ВУОС.
- подогрев оптики.
Дополнительное оборудование
(352131) - С16-1, Кронштейн для установки на трубу или плоскую поверхность, изменяет положение только по вертикали
(352134) - "Комплект крепежный №5" для крепления извещателя ИП 212-ХХ СПЭК-2216 к потолку. Используется совместно с кронштейнами С16-1 и КП350.
(260526) - КП 350, Кронштейн прямой для крепления извещателя к потолку
(352132) - С16-2, Кронштейн для установки на трубу или плоскую поверхность, изменяет положение по вертикали и горизонтали
Тип извещателя четырёхпроводный | Ток потребления, не более, мА 3 |
Количество уровней чувствительности 4 (0.97; 1.37; 1.94; 2.6 дБ) | Степень защиты IP41 |
Дальность действия, м 5…60 | Диапазон рабочих температур, °С -30…+55 |
Напряжение питания, B: | Габаритные размеры мм приемо-передатчика 180х130х105; рефлектора 122х99.4х8.7 |
- постоянного тока 9…30 | Масса, не более, кг 0.7 |
