Назначение изделия

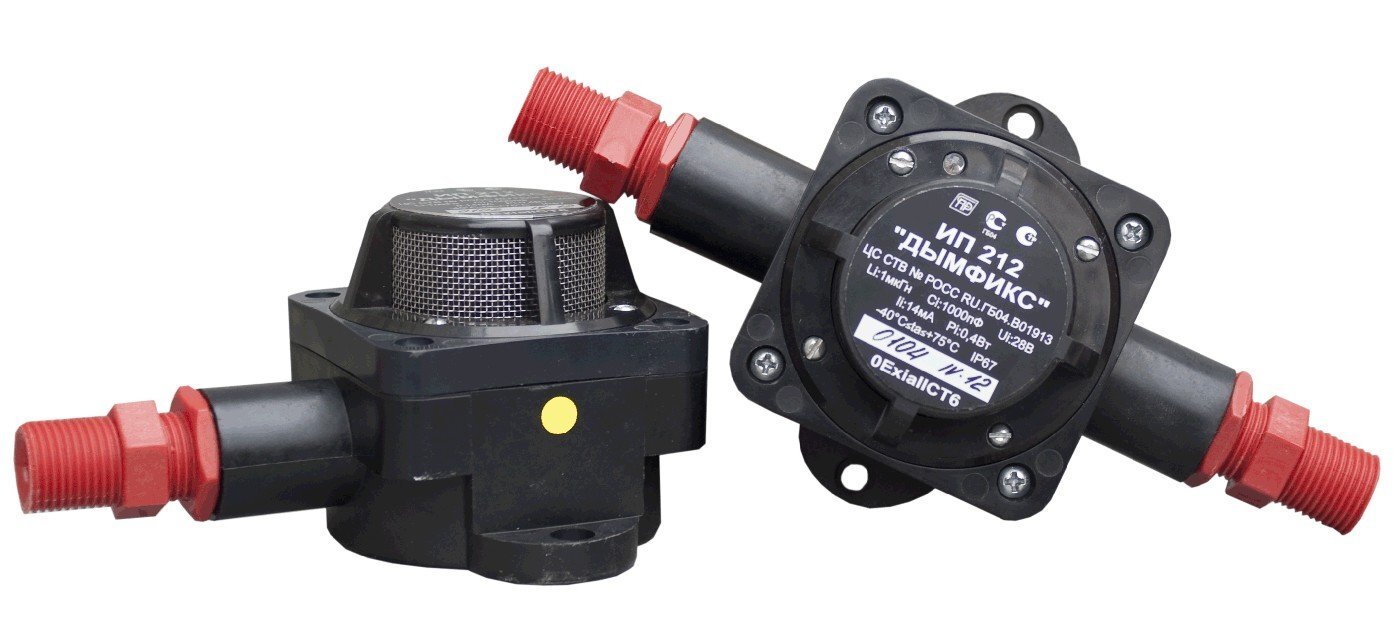

Извещатель пожарный дымовой ИП212 «ДЫМФИКС» служит для обнаружения критического задымления как признака пожара и предназначен для применения в системах пожарной сигнализации взрывоопасных объектов.
ИП212 «ДЫМФИКС» по принципу действия является пороговым точечным оптико-электронным дымовым извещателем.
Электропитание извещателя и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении 4…27 В.
Особенности
Извещатель формирует извещение о пожаре при повышении оптической плотности среды за счет появления дыма до уровня 0,05...0,2 дБ/м. После срабатывания извещатель автоматически возвращается в дежурный режим при снижении уровня оптической плотности среды ниже 0,05 дБ/м.
При срабатывании тревожное извещение передается комплексом двух сигналов:
- электрическим, выражающимся в увеличении тока через извещатель;
- световым, выражающимся в непрерывном свечении встроенного светодиода.
Извещатель может находиться в следующих режимах:
- дежурный режим – при уровне оптической плотности среды менее 0,05 дБ/м;
- режим пожара – при уровне оптической плотности среды от 0,05 до 0,2 дБ/м;
- режим неисправности – при критическом уровне фоновой засветки либо критическом снижении чувствительности, вызванных запыленностью дымовой камеры, а также при неисправности извещателя.
Дежурный режим извещателя отображается периодической (каждые 2 секунды) одной короткой световой вспышкой встроенного красного светодиода.
При неисправности извещение передается комплексом двух сигналов:
- электрическим – в виде кратковременного (на время около 5секунд) резкого снижении транзитного тока через извещатель каждые 10 минут;
- световым – в виде периодических (каждые 2 секунды) трех коротких световых вспышек встроенного светодиода.
Значение тока при срабатывании зависит от величины сопротивления внешнего дополнительного резистора, подключаемого к соответствующим клеммам.
Извещатель имеет функцию встроенной проверки работоспособности, при которой производится принудительный перевод извещателя из дежурного режима в режим срабатывания. Срабатывание активируется поднесением мощного магнита к наружной боковой поверхности корпуса. После снятия воздействия извещатель переводится обратно в дежурный режим.
Дополнительное оборудование
(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"
(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм
(299878) - Штуцер ШМ под метрическую резьбу М20х1,5
(222727) - Штуцер ШТ под трубу 1/2"
Маркировка по взрывозащите 0ExiaIICT6 | Ток потребления при срабатывании Задается |
Диапазон рабочих напряжений, В 4…27 | Диапазон рабочих температур, °С -40…+75 |
Степень защиты IP67 | Габаритные размеры мм 230х110х77 |
Средний потребляемый ток в дежурном режиме, мА, не более 0.1 | Вес, кг 0.6 |
