Назначение изделия
Извещатель ИП101 Гранат-МД является модернизированным вариантом исполнения взрывозащищенного извещателя ИП101 Гранат СПР.425212.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.
По характеру реакции на повышении температуры ИП101 Гранат-МД является максимально-дифференциальным класса R по классификации ГОСТ Р 53325-2009. Наличие дифференциального канала позволяет отследить возгорание на ранней его стадии.
Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.
Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.
ИП 101 Гранат-МД имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi:1200 пФ, Ui:27B, Ii:13,5 мА, Рi:0,4 Вт» по ГОСТ Р 52350.11.
Особенности

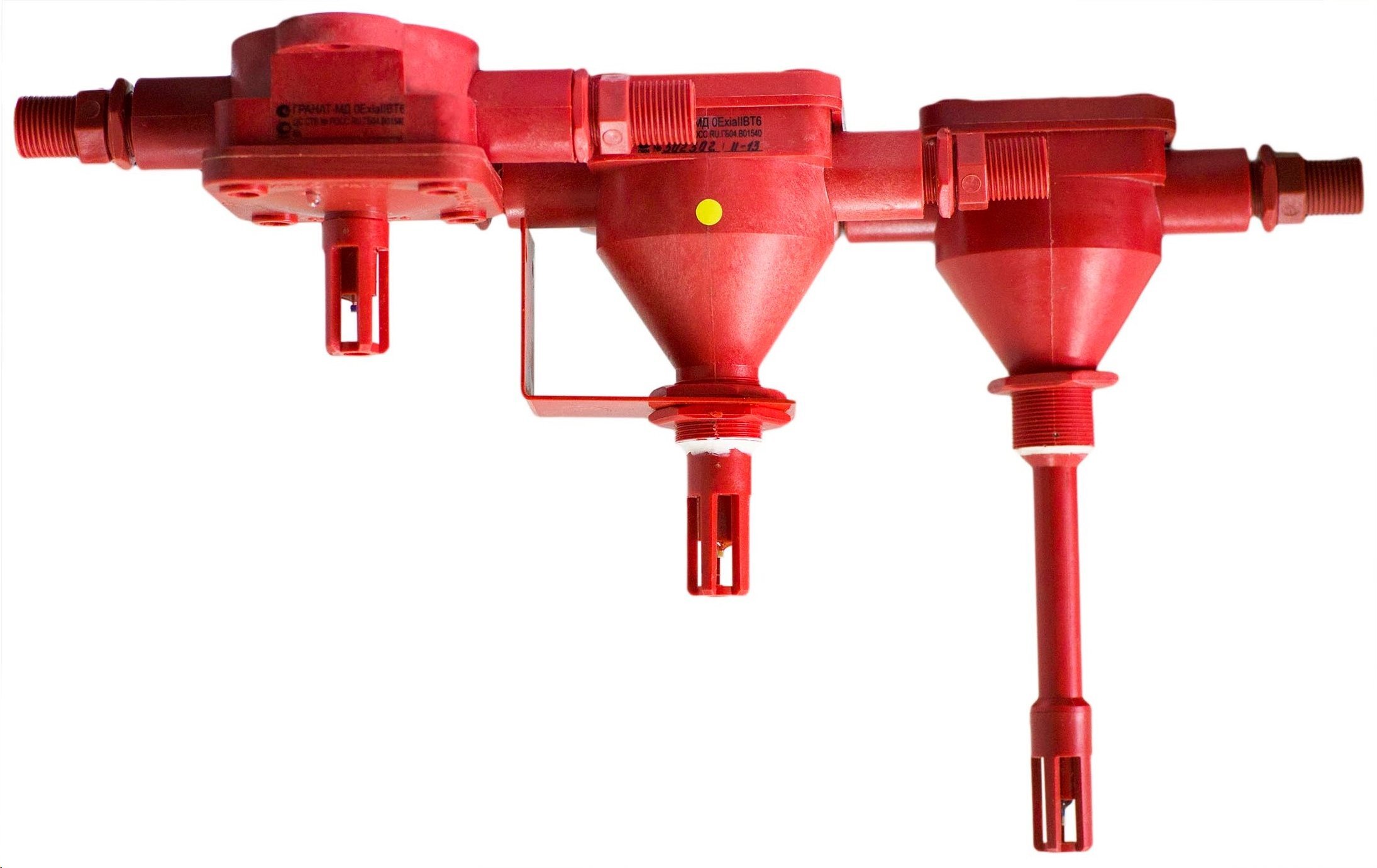

вариант для монтажа на потолках помещений, по конструкции корпуса может быть как двухвводным (проходным), так и одновводным (оконечным)
Дополнительное оборудование
(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"
(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм
(299878) - Штуцер ШМ под метрическую резьбу М20х1,5
(222727) - Штуцер ШТ под трубу 1/2"
Тип извещателя двухпроводный | - в дежурном режиме 0.05 |
Маркировка по взрывозащите 0ExiaIIBT6 | - в режиме «ПОЖАР» 11.25 |
Температура срабатывания, °С А2,A3,B,C,D,E | Габаритные размеры, мм: |
Световая индикация "Дежурный режим"; "Пожар" | - диаметр 108 |
Напряжение питания, B: | - высота 99 |
- по шлейфу сигнализации 4…27 | Степень защиты IP67 |
Ток потребления, мА: | Диапазон рабочих температур, °С -55…+85 |
Масса, не более, кг 0.6 |
