Назначение изделия
Кабели силовые огнестойкие, не распространяющие горение, с низким дымо- и газовыделением, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов.
Область применения: кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц применяются в системах противопожарной защиты и системах аварийного электроснабжения, которые должны сохранять работоспособность в условиях пожара в зданиях и сооружениях с массовым пребыванием людей, в том числе в много функциональных зданиях и зданиях-комплексах, в офисных помещениях, оснащённых компьютерной и микропроцессорной техникой; для электропроводок в операционных отделениях больниц.

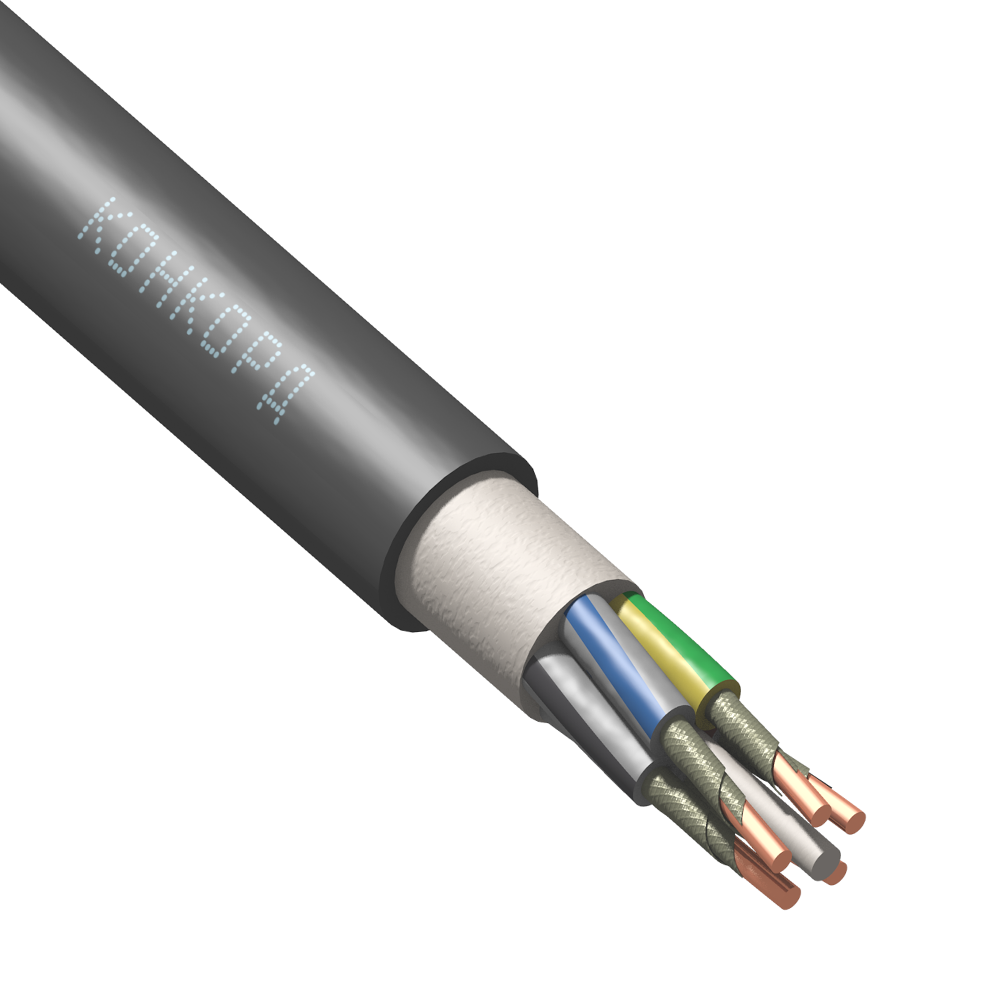

Описание: сердечник кабеля представляет собой скрученные изолированные токопроводящие жилы. Изоляция токопроводящих жил состоит из термического барьера, выполненного из двух слюдосодержащих лент, наложенных по спирали с отсутствием зазора между лентами в каждом слое, поверх которых нанесен слой изоляции из полимерной композиции, не содержащей галогенов. Поверх, скрученных изолированных жил, наложен заполнитель междужильного пространства, придающий кабелю в сечении круглую форму. Заполнитель выполнен из полимерной композиции на полиолефиновой основе, несодержащей галогенов, с улучшенными свойствами по пожаробезопасности. Оболочка кабеля выполнена из полимерной безгалогенной композиции, наложена поверх заполнения и плотно прилегает к нему. При этом обеспечивается свободное отделение скрученных изолированных жил от заполнителя междужильного пространства. Для обеспечения разделки кабеля между изоляцией и заполнением присутствует слой талька.
Токопроводящая жила - медная, круглой формы, соответствует классам 1 или 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996.
Тип оболочки нг(A)-FRHF | Внешний диаметр, мм 24.5 |
Число жил и сечение, мм? 5х10 | Номинальное напряжение, кВ 1 |
Тип проводника однопроволочный | Диапазон рабочих температур, °С -50…+50 |
