Назначение изделия
Комплект состоит из передатчика SVP-03T и приемника SVP-04R, которые обеспечивают дифференциальную (симметричную) систему передачи видеосигнала в реальном масштабе времени от датчика (видеокамеры) до потребителя (монитора, коммутатора, магнитофона и т.д.) на расстояние до 1500 м. Такая система обладает высокой помехозащищенностью при передаче в одном многопарном кабеле нескольких разнотипных сигналов (видео, звук, питание, телефония, сигнализация и т.д.).
Особенности
Устройства выполнены на интегральных микросхемах фирмы Analog Devices, имеют малые габариты, низкое энергопотребление и снабжены грозозащитой.
Комлектация

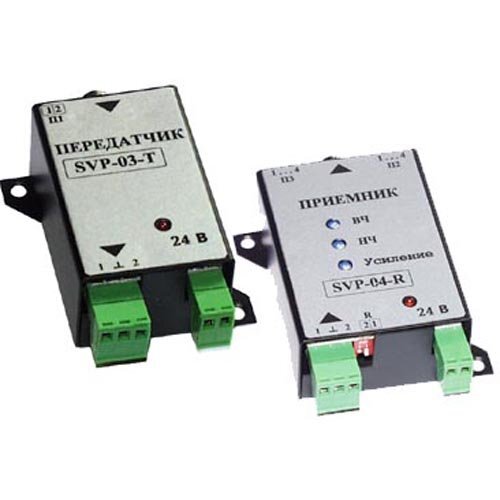

Передатчик SVP-03Т, приемник SVP-04R
Дальность передачи сигнала до, м 1500 | ПРИЕМНИК SVP-04R |
Диапазон рабочих частот, МГц 50 Гц…6 МГц | Шаг коррекции, м 100 |
ПЕРЕДАТЧИК SVP-03Т | Дифференциальное входное сопротивление, Ом 100 |
Входное сопротивление, Ом 75 | Входное сопротивление, Ом 75 |
Номинальный уровень входного сигнала передатчика, В 1.0 | Уровень выходного напряжения приемника при нагрузке 75 Ом, В 1.0 |
Напряжение питания, В 24 | Напряжение питания DC/AC, B 24 |
Ток потребления, мА 60 | Ток потребления, мА 80 |
Габаритные размеры мм 95х65х33 | Габаритные размеры мм 105х80х33 |
Диапазон рабочих температур, °С 0…+40 |
