Назначение изделия
Комплект состоит из передатчика SVP-03TM и приемника SVP-04RM, которые обеспечивают дифференциальную (симметричную) систему передачи видеосигнала в реальном масштабе времени от датчика (видеокамеры) до потребителя (монитора, коммутатора, магнитофона и т.д.) на расстояние до 1000 м. Такая система обладает высокой помехозащищенностью при передаче в одном многопарном кабеле нескольких разнотипных сигналов (видео, звук, питание, телефония, сигнализация и т.д.). Преимущества новинки - высокое качество получаемого изображения и низкая цена приборов.
Особенности
SVP-03TM/04RM отличает: простота настройки, малые габариты, совместимость с кабелями отечественного производства, низкое энергопотребление. Возможна работа 03ТМ с приемником SVP-04R (крейтовый конструктив).
Комлектация

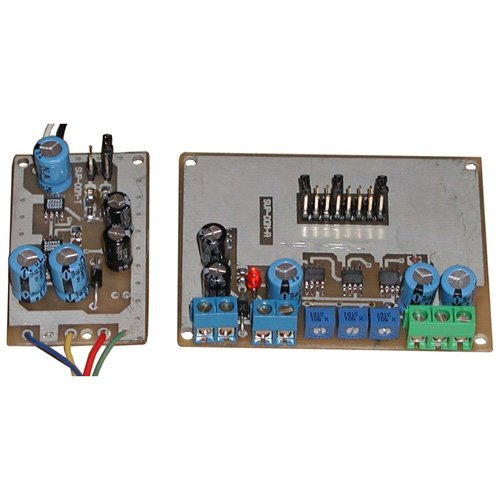

Передатчик SVP-03ТМ, приемник SVP-04RM
Дальность передачи сигнала до, м 1000 | ПРИЕМНИК SVP-04RM |
Диапазон рабочих частот, МГц 50 Гц…5 МГц | Шаг коррекции, м 100 |
ПЕРЕДАТЧИК SVP-03ТМ | Дифференциальное входное сопротивление, Ом 100 |
Входное сопротивление, Ом 75 | Входное сопротивление, Ом 75 |
Номинальный уровень входного сигнала передатчика, В 1.0 | Уровень выходного напряжения приемника при нагрузке 75 Ом, В 1.0 |
Напряжение питания, В 12…16 | Напряжение питания DC, В 12…16 |
Ток потребления, мА 50 | Ток потребления, мА 70 |
Габаритные размеры мм 55х32х15 | Габаритные размеры мм 72х55х15 |
Диапазон рабочих температур, °С -30…+50 |
