Назначение изделия

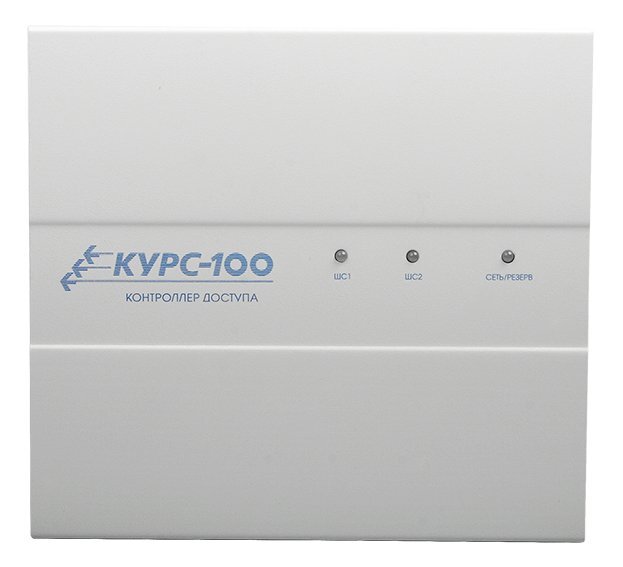

Контроллер доступа с охранными функциями «Курс-100» версия 4.0 предназначен для построения систем контроля и управления доступом, а так же для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными извещателями.
Контроллер работает с портами ТМ и считывателями «Портал» (производства ООО НПО «Сибирский Арсенал»), обеспечивает контроль до двух охранных ШС и до двух точек доступа с управлением двумя электромагнитными или электромеханическими замками. Контроллер обеспечивает оперативную передачу своего состояния в компьютер по сетям TCP/IP и сохранение информации в виде журнала.
Особенности
Прибор позволяет создавать следующие сочетания охранных зон и точек доступа:
- две охранных зоны;
-две охранных зоны + 1 точка доступа с контролем прохода в одном направлении (пункт прохода со считывателем на входе и кнопкой на выходе);
-одна охранная зона + 2 независимые точки доступа с контролем в одном направлении (каждый пункт прохода со считывателем на входе и кнопкой на выходе);
две охранные зоны + 1 точка доступа с контролем в обоих направлениях (два считывателя: на входе и на выходе);
-одна охранная зона + шлюз - согласованная работа двух точек доступа с контролем прохода в обоих направлениях (считыватели на входах в шлюз, кнопки для выхода из шлюза);
-точка доступа с управлением турникетом (два считывателя: на входе и на выходе).
Параметры шлейфов сигнализации: | - коммутируемые параметры выходов ПЦН 72 В/50 мА |
- количество шлейфов 2 | - кол-во выходов типа "ОК" 3 |
- суммарный ток потребления извещателей в дежурном режиме, не менее, мА 1.4 | - коммутируемые параметры выходов "ОК" 12 В/до 500 мА (выход звукового оповещателя) |
- напряжение в дежурном режиме, В 15…19 | Внешние интерфейсы для обмена, программирования и управления miniUSB; Ethernet |
Количество подключаемых считывателей 2 | Напряжение питания, B: |
Интерфейс подключаемых считывателей Touch Memory | - от сети переменного тока 187…242 |
Количество кодов пользователей до 2000 | - от встроенного источника резервного питания 12 В/2.2 Ач |
Параметры релейных выходов: | Потребляемая мощность: |
- кол-во релейных выходов для подключения замком 2 | - в дежурном режиме, ВА 10 |
- коммутируемые параметры выходов для подключения замком 250 В/2 A | Степень защиты IP20 |
- кол-во релейных выходов ПЦН 2 | Диапазон рабочих температур, °С +5…+50 |
Габаритные размеры мм 220х240х45 |
