Назначение изделия

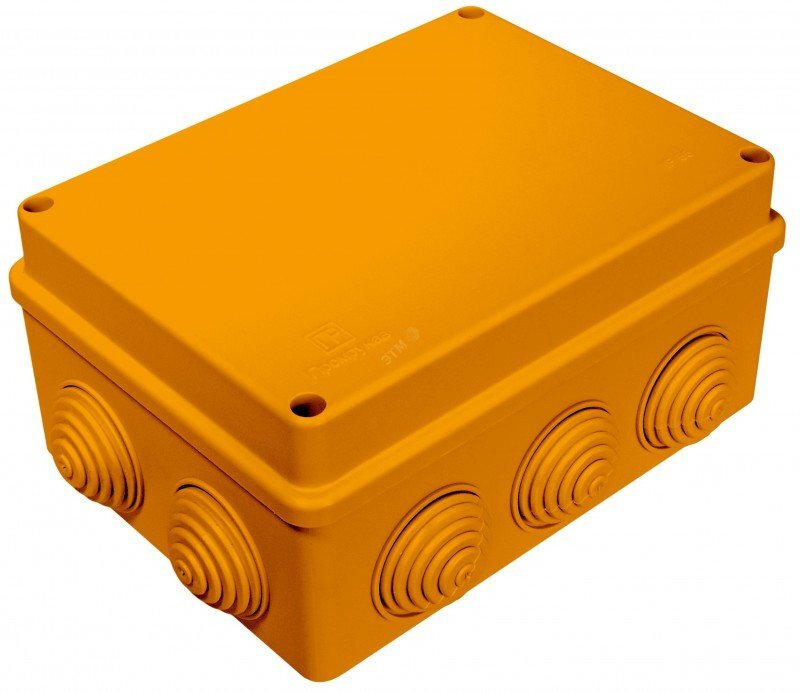

Огнестойкие безгалогенные коробки серии JBS предназначенные для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий.
Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем сечением от 0,15...6 мм?).
Огнестойкие коробки гарантировано обеспечивают надежное соединение, и работоспособность кабельной линии при температурах более 1000°С.
Индексы Е60 и E90 означают время сохранения работоспособности огнестойкой кабельной линии при пожаре, не менее 60 и 90 минут, соответственно.
Особенности
В зависимости от модели огнестойкие коробки могут быть с гладкой стенкой или укомплектованы кабельными вводами из безгалогенного материала в количестве 6 шт.
Монтаж коробки к несущей поверхности осуществляется при помощи огнестойких дюбелей.
- материал коробки - огнестойкий безгалогенный HF термопласт;
- климатическое исполнение УХЛ-4 для монтажа внутри помещений/для защищенной установки на улице;
- ударопрочность: 07IK (2 Дж).
Огнестойкость Е60-Е90 | Материал Огнестойкий безгалогенный HF термопласт |
Количество клемм 3 | Цвет RAL 2003 |
Максимальное сечение присоединяемых проводов, мм? 2.5…25 | Степень защиты IP55 |
Количество кабельных вводов 10 | Габаритные размеры мм 150х110х70 |
