Назначение изделия
Коробки монтажные огнестойкие КМ-О предназначенные для монтажа электрических сигнальных и контрольных цепей систем обеспечения пожарной безопасности, а также для монтажа электропроводок наружной установки (исполнение IP66).
Особенности

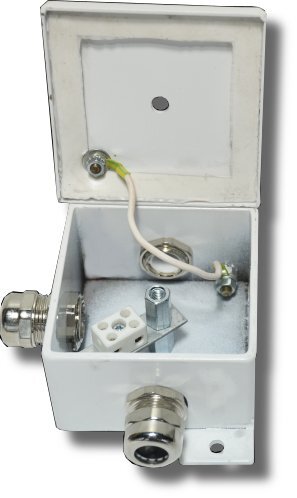

Корпус коробки целиком изготовлен из стали 2,5-3 мм. Имеет двойную защиту от коррозии ( гальваническое покрытие и покраска). Крышка прижимается к корпусу через силиконовую прокладку. Винт крепления крышки снабжен уплотняющей тарельчатой шайбой с фторопластовым покрытием. Внутри корпуса коробки установлены керамические клеммные колодки, обеспечивающие соединение "под винт", и клемма заземления. В боковых стенках устанавливаются металлические кабельные вводы. Крепление коробки к элементам конструкций рекомендуется осуществлять на приварные пластины с применением гаек и винтов или с помощью саморезов и металлических дюбелей.
Коробки предназначены для монтажа кабельных линий с огнестойким кабелем, но могут применяться с любыми другими кабелями в целях улучшения пожаробезопасности электропроводок.
Гермоввод под кабель 6 - 12 мм2 (по требованию заказчика могут устанавливаться кабельные вводы иного диаметра при наличии технологических возможностей изготовления)
Обеспечивают огнестойкое соединение кабелей с пределом FR 120 минут и более при температурном воздействии 750 – 800° С
Сертификационными испытаниями подтверждено сохранение работоспособности до температуры 1020° С при напряжении 300 В (с учетом требований п.4.15 СП5 испытания проводились по ГОСТ Р 53316).
Количество клемм
2
Цвет
Белый
Максимальное сечение присоединяемых проводов, мм?
3
Степень защиты
IP66
Количество кабельных вводов
3
Диапазон рабочих температур, °С
-60…+100
Материал
Сталь 2.5…3мм
Габаритные размеры, мм
85х85х55
