Назначение изделия

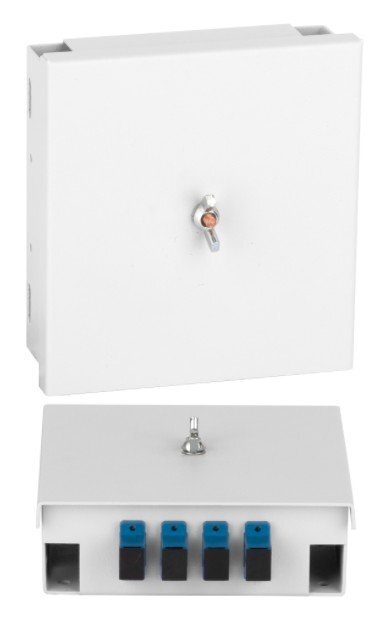

Оптические кроссы предназначены для коммутации оптических волокон, в частности для создания разъемного соединения между оптическими шнурами, подключенными к активному оборудованию и оконцованным оптоволоконным кабелем. Оптические кабели заводятся в кросс и оконцовываются нужными коннекторами путем сварки с пигтейлами. Для защиты соединений и укладки запасов длин волокон применяются штатные ложементы и термоусаживаемые гильзы. Соединение оконцованного кабеля с коммутационными шнурами происходит через оптические проходные адаптеры, устанавливающиеся в вырубленные посадочные места на нижней панелей кросса. Оптические кроссы NMF-WP04SCUS2-OP-ES-GY предназначен для монтажа на стену. Корпус кросса выполнен из стали и надежно защищает волокна от внешних механических воздействий и попадания внутрь посторонних предметов. Кросс снабжен съемной крышкой которая фиксируется на посадочной шпильке при помощи гайки. В каждый кросс на специальной площадке установлен ложемент, а для ввода кабеля предусмотрены 4 кабельных ввода. Простая конструкция позволяет осуществлять удобный и быстрый монтаж оптических сетей.
Материал Сталь | Количество устанавливаемых модулей 4 SC/UPC |
Диаметр кабельного ввода 12 мм | Габаритные размеры мм 122х115х38 (45 мм по шпильке) |
Количество вводов 4 | Цвет Серый |
