Назначение изделия

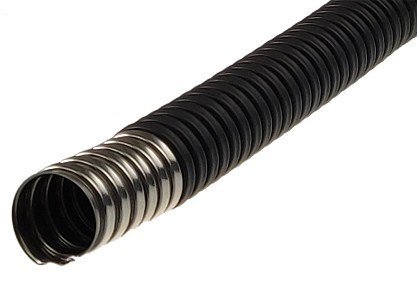

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля во всех климатических зонах на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре) и для эксплуатации в помещениях(объемах) с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве, в таких судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в частности, в некоторых трюмах, цехах текстильных, гидрометаллургических производств и т.п.).
Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Особенности
- морозостойкость
- климатическое исполнение В1,5
- коррозийная стойкость
- не поддерживает горение
- высокая гибкость
- бензомаслостойкость
Дополнительное оборудование
(328301) - Оконцеватель для металлорукава 20 мм (zeta41012)
(328300) - Муфта вводная пластиковая МВпнг-20 (zeta40712)
(278750) - Муфта соединительная для металлорукава МСМ-20 (zeta40811)
(335322) - Муфта трубная МТ-20 У2 IP43 (zeta40418)
(302478) - КВ М20 КМ20-Л (Компания СМД), Кабельный ввод
(271380) - КВМ20 (Эридан), Кабельный ввод
(287995) - КВМ-20/12-М (Спектрон НПО), Кабельный ввод
(288027) - КВМ-20/12-Н (Спектрон НПО), Кабельный ввод
(287996) - КВМ-20/16-М-25х1,5 (Спектрон НПО), Кабельный ввод
(304105) - МКВ G3/4 КМ20, Кабельный ввод
(250107) - Муфта вводная для металлорукава ВМ (РКн)-20 (3/4")
(262268) - Муфта вводная для металлорукава пл МВП-20(3/4)(PR08.3010)
(278750) - Муфта соединительная для металлорукава МСМ-20 (zeta40811)
(233458) - Муфта соединительная резьбовая СТМ(Р) (РКв)-20 (3/4")
(238938) - Муфта соединительная СММ (МРР, МСМ)-20 (3/4")
Диаметр условного прохода, мм 20 | Наименьший радиус изгиба, мм 60 |
Внешний диаметр, мм 22.2 | Материал Лента из нержавеющей стали в ПВХ изоляции |
Внутренний диаметр, мм 19.1 | Диапазон рабочих температур, °С -60…+90 |
Количество в упаковке, м 50 |
