Назначение изделия

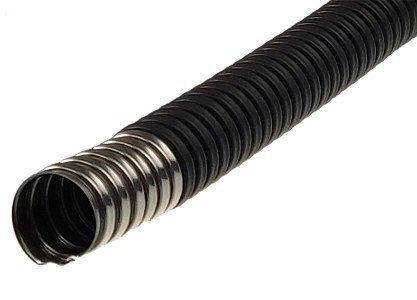

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля во всех климатических зонах на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре) и для эксплуатации в помещениях(объемах) с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве, в таких судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в частности, в некоторых трюмах, цехах текстильных, гидрометаллургических производств и т.п.).
Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Особенности
- морозостойкость
- климатическое исполнение В1,5
- коррозийная стойкость
- не поддерживает горение
- высокая гибкость
- бензомаслостойкость
Дополнительное оборудование
(241813) - Оконцеватель для металлорукава 25 мм (zeta41013)
(335329) - Муфта вводная пластиковая МВпнг-25 (zeta40713)
(278751) - Муфта соединительная для металлорукава МСМ-25 (zeta40812)
(335323) - Муфта трубная МТ-25 У2 IP43 (zeta40420)
(291421) - КВМ25 (Эридан), Кабельный ввод
(287997) - КВМ-25/12-М-25х1,5 (Спектрон НПО), Кабельный ввод
(287998) - КВМ-25/16-М-25х1,5 (Спектрон НПО), Кабельный ввод
(304106) - МКВ G3/4 КМ25, Кабельный ввод
(291646) - МКВ М25 КМ25, Кабельный ввод
(229652) - Муфта вводная для металлорукава ВМ (РКн)-25 (1")
(228180) - Муфта вводная для металлорукава пл МВП-25(1)(PR08.3011)
(278751) - Муфта соединительная для металлорукава МСМ-25 (zeta40812)
(241798) - Муфта соединительная резьбовая СТМ(Р) (РКв)-25 (1")
(252936) - Муфта соединительная СММ (МРР, МСМ)-25 (1")
Диаметр условного прохода, мм 25 | Наименьший радиус изгиба, мм 75 |
Внешний диаметр, мм 26.8 | Материал Лента из нержавеющей стали в ПВХ изоляции |
Внутренний диаметр, мм 24.7 | Диапазон рабочих температур, °С -60…+90 |
Количество в упаковке, м 50 |
