Назначение изделия

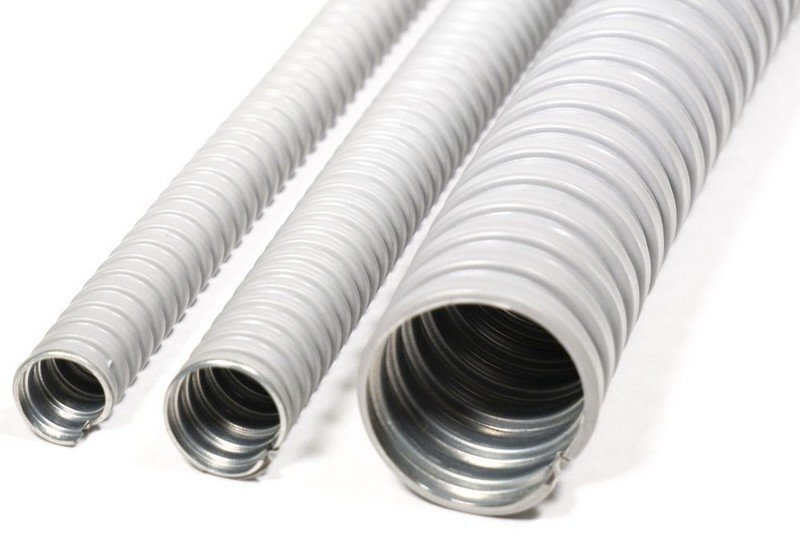

Металлорукав типа МРПИ нг - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Дополнительное оборудование
(262269) - Муфта вводная для металлорукава ВМ (РКн)-10 (5/16")
(291636) - МКВ G1/2 KM10, Кабельный ввод
(291640) - МКВ M20 КМ10, Кабельный ввод
Внешний диаметр, мм
13.5
Диапазон рабочих температур, °С
-40…+90
Внутренний диаметр, мм
9.6
Климатическое исполнение
У1; У5
Тип оболочки
ПВХ
Степень защиты
IP67
Наименьший радиус изгиба, мм
40
Длина в бухте, м
50±2
