Назначение изделия

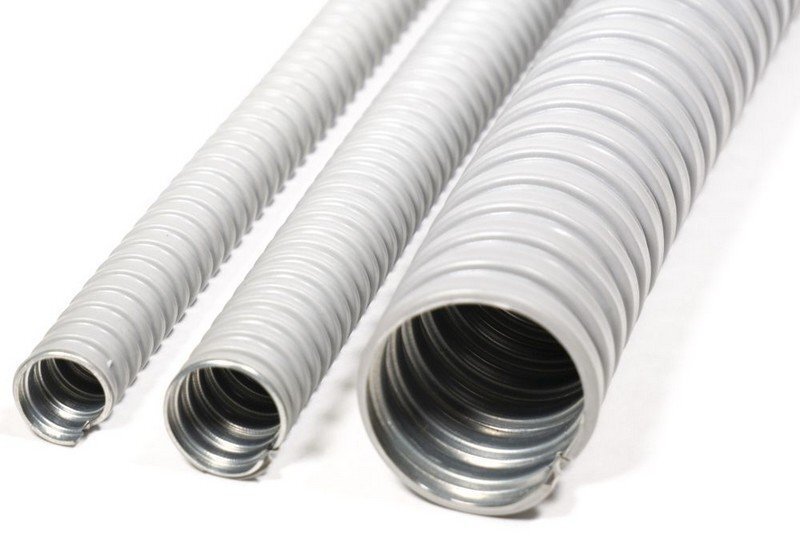

Металлорукав типа МРПИ нг - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Дополнительное оборудование
(291421) - КВМ25 (Эридан), Кабельный ввод
(287997) - КВМ-25/12-М-25х1,5 (Спектрон НПО), Кабельный ввод
(287998) - КВМ-25/16-М-25х1,5 (Спектрон НПО), Кабельный ввод
(304106) - МКВ G3/4 КМ25, Кабельный ввод
(291646) - МКВ М25 КМ25, Кабельный ввод
(229652) - Муфта вводная для металлорукава ВМ (РКн)-25 (1")
(228180) - Муфта вводная для металлорукава пл МВП-25(1)(PR08.3011)
(278751) - Муфта соединительная для металлорукава МСМ-25 (zeta40812)
(241798) - Муфта соединительная резьбовая СТМ(Р) (РКв)-25 (1")
(252936) - Муфта соединительная СММ (МРР, МСМ)-25 (1")
Внешний диаметр, мм
27.5
Климатическое исполнение
У1; У5
Внутренний диаметр, мм
23.7
Степень защиты
IP67
Тип оболочки
ПВХ
Диапазон рабочих температур, °С
-40…+90
Наименьший радиус изгиба, мм
100
Длина в бухте, м
50±2
