Назначение изделия

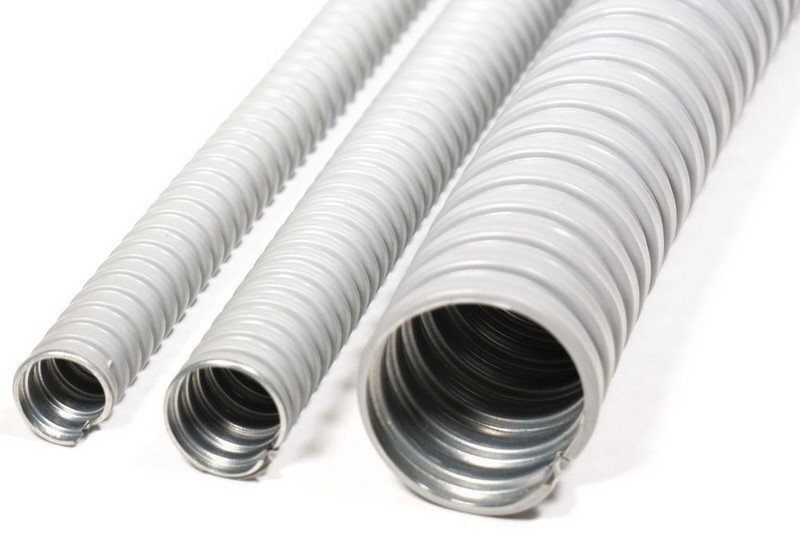

Металлорукав типа МРПИ нг - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Металлорукав МРПИ нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Дополнительное оборудование
(335336) - Оконцеватель для металлорукава 32 мм (zeta41014)
(335330) - Муфта вводная пластиковая МВпнг-32 (zeta40714)
(278752) - Муфта соединительная для металлорукава МСМ-32 (zeta40813)
(335324) - Муфта трубная МТ-32 У2 IP43 (zeta40421)
Внешний диаметр, мм 34.4 | Климатическое исполнение У1; У5 |
Внутренний диаметр, мм 30.4 | Степень защиты IP67 |
Тип оболочки Поливинилхлорид (ПВХ; PVC) | Диапазон рабочих температур, °С -40…+90 |
Наименьший радиус изгиба, мм 128 | Длина в бухте, м 20 |
