Назначение изделия

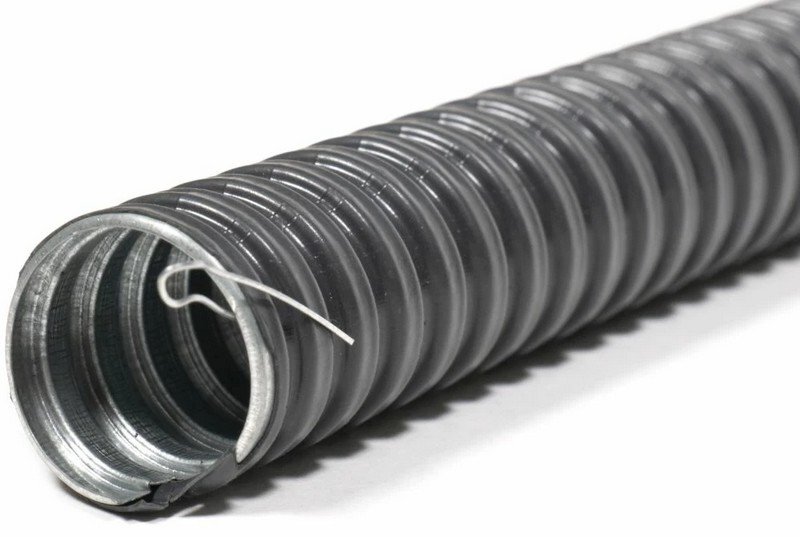

Металлорукав типа Р3-ЦП нг LS с протяжкой - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
LS - с низким выделением дыма.
В комплектации с протяжкой в состав конструкции входит металлическая оцинкованная проволока, предназначенная для удобства монтажа кабелей внутри металлорукава. Металлорукав Р3-ЦП нг с протяжкой является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Дополнительное оборудование
(262270) - Муфта вводная для металлорукава ВМ (РКн)-12 (3/8")
(287993) - КВМ-12/10-М (Спектрон НПО), Кабельный ввод
(288024) - КВМ-12/10-Н (Спектрон НПО), Кабельный ввод
Диапазон рабочих температур, °С
-40…+90
Наименьший радиус изгиба, мм
36
Внешний диаметр, мм
15.1
Степень защиты
IP67
Внутренний диаметр, мм
11.2
Длина в бухте, м
50±2
Тип оболочки
ПВХ; нг-LS
