Назначение изделия

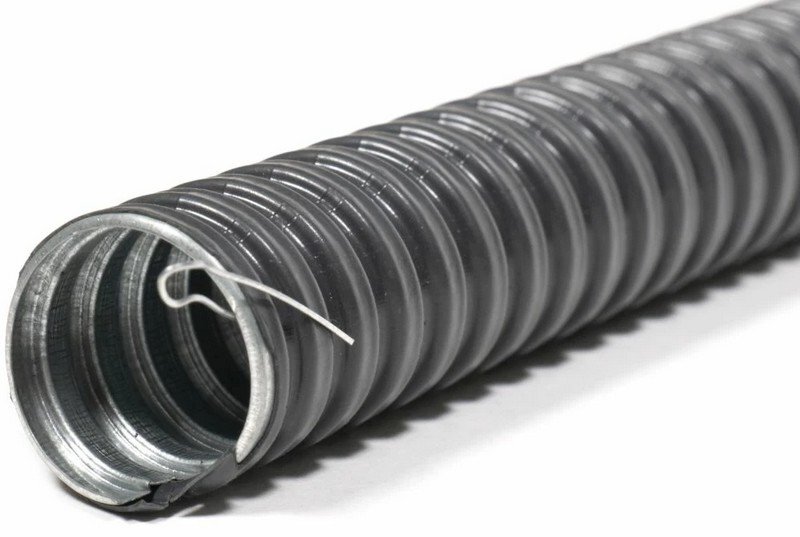

Металлорукав типа Р3-ЦП нг с протяжкой - негерметичный металлорукав в ПВХ изоляции, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
В комплектации с протяжкой в состав конструкции входит металлическая оцинкованная проволока, предназначенная для удобства монтажа кабелей внутри металлорукава. Металлорукав Р3-ЦП нг является гибкой трубой повышенной гибкости и относится к композитной гофрированной трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.1-2014.
Обеспечение заземления металлорукава при вводе в оборудование или соединении необходимо производить с помощью применения специальной металлической трубной арматуры производства АО “ЗЭТА” (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) соответствующего размера, типа и степени защиты. При заземлении металлорукава другим способом, необходимо обеспечить переходное электрическое сопротивление не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
Дополнительное оборудование
(328298) - Оконцеватель для металлорукава 15 мм (zeta41011)
(328297) - Муфта вводная пластиковая МВпнг-15 (zeta40711)
(278749) - Муфта соединительная для металлорукава МСМ-15 (zeta40810)
(335321) - Муфта трубная МТ-15 У2 IP43 (zeta40417)
(239268) - Муфта вводная для металлорукава ВМ (РКн)-15 (1/2")
Внешний диаметр, мм 18.5 | Климатическое исполнение У1; У5 |
Внутренний диаметр, мм 14.7 | Степень защиты IP67 |
Тип оболочки Поливинилхлорид (ПВХ; PVC) | Диапазон рабочих температур, °С -40…+90 |
Наименьший радиус изгиба, мм 60 | Длина в бухте, м 50±2 |
