Назначение изделия
ИП101 «Гранат-термокабель-МД» предназначен для обнаружения превышения пороговой температуры как признака пожара по всей своей длине при работе в системах пожарной сигнализации и автоматического пожаротушения.
По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.

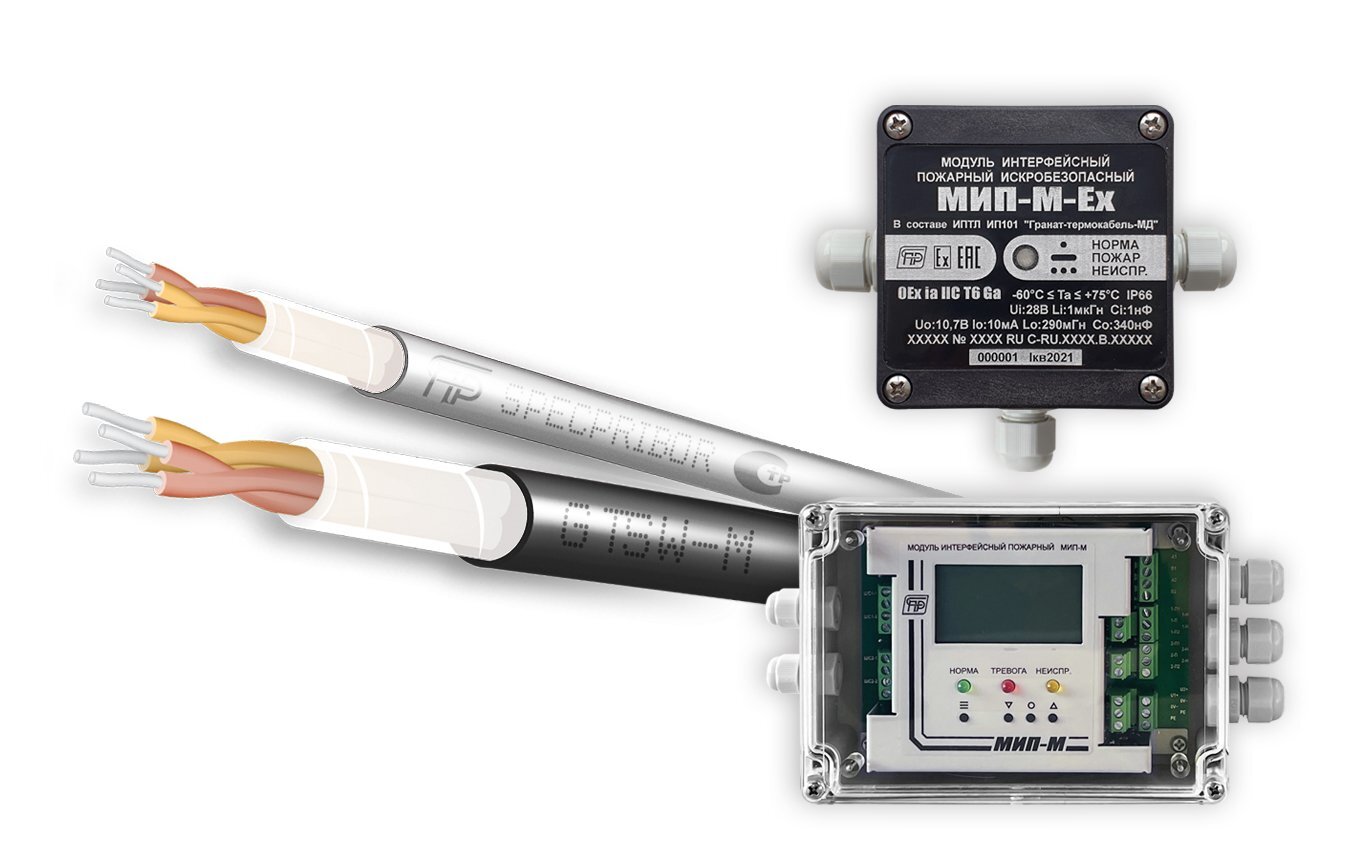

Извещатель состоит из следующих компонентов:
1) термочувствительный элемент - термокабель GTSW-М
2) блок обработки – модули «МИП-М(-Ex)» или «МИП-М(1…2)И(-Ex)»
Термокабель относится к восстанавливаемым изделиям многократного действия и имеет варианты исполнения отличающиеся по устойчивости к различным внешним воздействующим факторам.
Дополнительное оборудование
(329786) - ИП101 "Гранат - термокабель-МД" GTSW-М
(329787) - ИП101 "Гранат - термокабель-МД" GTSW-М-CP
(329790) - КСРП-1Т, Коробка коммутационная
(319398) - КСРП-1Т-К, Коробка коммутационная
(329791) - КСРП-2ТО, Коробка коммутационная
(329792) - КСРП-2ТО-К, Коробка коммутационная
(329793) - КСРП-3ТО, Коробка коммутационная
(329794) - КСРП-3ТО-К, Коробка коммутационная
(329795) - КСРП-6Т, Коробка коммутационная
(329796) - КСРП-6Т-К, Коробка коммутационная
Маркировка по взрывозащите нет | Напряжение питания, B: |
Количество вводов 3 | - от внешнего источника питания 9…30 |
Тип подключения 2-х или 4-х проводный | Ток потребления, мА: |
Параметры шлейфов сигнализации: | - в дежурном режиме 1.2 |
- количество шлейфов 1 | Внешние интерфейсы для обмена, программирования и управления: |
Параметры релейных выходов: | - RS-485 - |
- кол-во выходов типа "СК" 1 | Степень защиты IP65 |
- коммутируемое напряжение, В 60 | Диапазон рабочих температур, °С -25…+55 |
- коммутируемый ток, А 0.25 | Габаритные размеры мм 130х103х56 |
