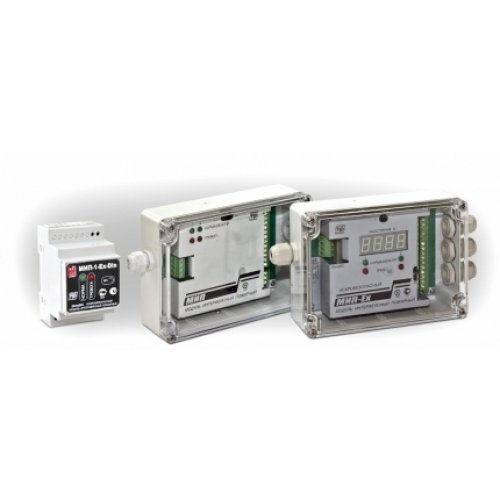

Назначение изделия
Выполняет функции прибора приемно-контрольного пожарного и предназначен для контроля состояния извещателя пожарного линейного (термокабель) типа PHSC (Protectowire Inc.), PROLINE TH или их аналогов по всей его длине и выдачи дискретных сигналов о его состоянии во внешние цепи.
Область применения модулей МИП - системы пожарной сигнализации и автоматического пожаротушения объектов (в том числе взрывоопасных) с применением в качестве извещателя термокабеля Protectowire или его аналогов.
При этом, модули МИП могут применяться как самостоятельные приемно-контрольные приборы, обладающие всеми необходимыми функциями, так и в качестве промежуточного звена (барьера), обеспечивающего контроль термокабеля и работающего на некий приемно-контрольный прибор.
Особенности
высокая информативность – 3 типа принимаемых извещений
наличие режима калибровки
режим запоминания тревоги
наличие световой и звуковой сигнализации
вариант с «искробезопасными цепями»
высокая точность определения точки срабатывания
наличие интерфейса RS-485, протокол MODBUS
Модули МИП внесены в номенклатурный Справочник МТР ОАО "Газпром". Коды МТР 2149504 - 2149513
Дополнительная информция
Особенностью всех модулей МИП является возможность контроля удаленного термокабеля, подключенного к модулю обычным медным кабелем. При этом МИП осуществляет контроль замыкания в подводящих медных проводах и различает его от образующегося при пожаре замыкания в термокабеле. Для обеспечения данной функции осуществляется калибровка модуля после монтажа цепей шлейфов сигнализации. Модули имеют адресные (по каждому ШС) гальванически разделенные выходы НОРМА и ТРЕВОГА для передачи во внешние цепи соответствующих извещений. Выходы являются переключающими (имеются нормально-замкнутая и нормально-разомкнутая группа) типа «сухой контакт». Передача извещений осуществляется путем переключения соответствующих групп выходных контактов. Взрывозащищенные модули обеспечивают искробезопасность шлейфов сигнализации (линий термокабеля). Эти модули с входными искробезопасными электрическими цепями уровня iа подгруппы IIС относятся к связанному электрооборудованию (по ГОСТ Р 51330.10), имеют маркировку взрывозащиты [Exiа]IIС, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон помещений и наружных установок. Модули в режиме ТРЕВОГА ШС отображают на индикаторе расстояние в метрах от начала термокабеля до точки срабатывания. Данные модули также оснащены интерфейсом RS-485, по которому осуществляется как передача извещений и расстояния, так и программирование модуля (в частности установка величины погонного сопротивления термокабеля).
Дополнительное оборудование
(233397) ИП104 «Гранат - термокабель» GTSW-105
(233400) ИП104 «Гранат - термокабель» GTSW-105-CP
(237824) ИП104 «Гранат - термокабель» GTSW-138
(237826) ИП104 «Гранат - термокабель» GTSW-138-CP
(237825) ИП104 «Гранат - термокабель» GTSW-180
(237827) ИП104 «Гранат - термокабель» GTSW-180-CP
(233395) ИП104 «Гранат - термокабель» GTSW-68
(233398) ИП104 «Гранат - термокабель» GTSW-68-CP
(233396) ИП104 «Гранат - термокабель» GTSW-88
(350230) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 10 м.), извещатель пожарный тепловой линейный (термокабель)
(350228) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 15 м.), извещатель пожарный тепловой линейный (термокабель)
(350227) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 19 м.), извещатель пожарный тепловой линейный (термокабель)
(350224) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 2 м.), извещатель пожарный тепловой линейный (термокабель)
(350225) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 20 м.), извещатель пожарный тепловой линейный (термокабель)
(233399) ИП104 «Гранат - термокабель» GTSW-88-CP
Количество шлейфов 2 | Максимальное напряжение, коммутируемое выходными контактами, В 48 |
Искробезопасность шлейфа да | Максимальный ток, коммутируемый выходными контактами, А 0.2 |
Индикация расстояния да | Степень защиты IP65 |
Маркировка по взрывозащите [Exia]IIC | Диапазон рабочих температур, °С -40…+55 |
Напряжение питания, В 9…30 | Габаритные размеры мм 220х125х55 |
Потребляемый ток, мА 40 | Масса прибора, кг 0.7 |
