Назначение изделия
ИП101 «Гранат-термокабель-МД» предназначен для обнаружения превышения пороговой температуры как признака пожара по всей своей длине при работе в системах пожарной сигнализации и автоматического пожаротушения.
По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.

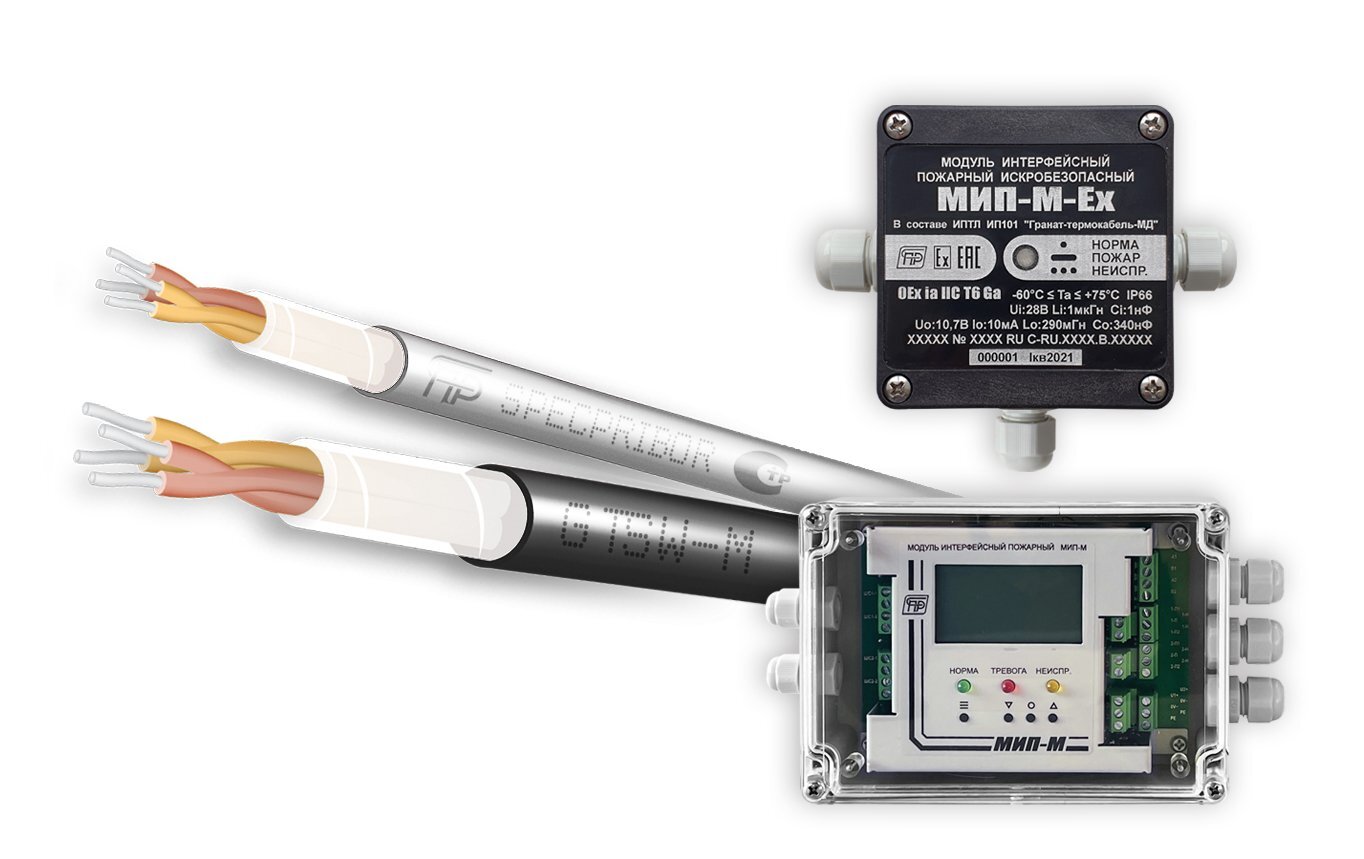

Извещатель состоит из следующих компонентов:
1) термочувствительный элемент - термокабель GTSW-М
2) блок обработки – модули «МИП-М(-Ex)» или «МИП-М(1…2)И(-Ex)»
Термокабель относится к восстанавливаемым изделиям многократного действия и имеет варианты исполнения отличающиеся по устойчивости к различным внешним воздействующим факторам.
Дополнительное оборудование
(329786) - ИП101 "Гранат - термокабель-МД" GTSW-М
(329787) - ИП101 "Гранат - термокабель-МД" GTSW-М-CP
(329790) - КСРП-1Т, Коробка коммутационная
(319398) - КСРП-1Т-К, Коробка коммутационная
(329791) - КСРП-2ТО, Коробка коммутационная
(329792) - КСРП-2ТО-К, Коробка коммутационная
(329793) - КСРП-3ТО, Коробка коммутационная
(329794) - КСРП-3ТО-К, Коробка коммутационная
(329795) - КСРП-6Т, Коробка коммутационная
(329796) - КСРП-6Т-К, Коробка коммутационная
Маркировка по взрывозащите [Ex ia Ga] IIC/[Ex ia Da] IIIC/[Ex ia Ma] I | Напряжение питания, B: |
Тип подключения 4-х проводный | - от внешнего источника питания 9…30 |
Параметры шлейфов сигнализации: | Ток потребления, мА: |
- количество шлейфов 2 | - в дежурном режиме 1.2 |
Параметры релейных выходов: | Внешние интерфейсы для обмена, программирования и управления: |
- кол-во выходов типа "СК" 1 | - RS-485 RS-485(MODBUS(RTU)) |
- коммутируемое напряжение, В 60 | Степень защиты IP65 |
- коммутируемый ток, А 0.22 | Диапазон рабочих температур, °С -25…+55 |
Габаритные размеры мм 220х123х56 |
