Назначение изделия

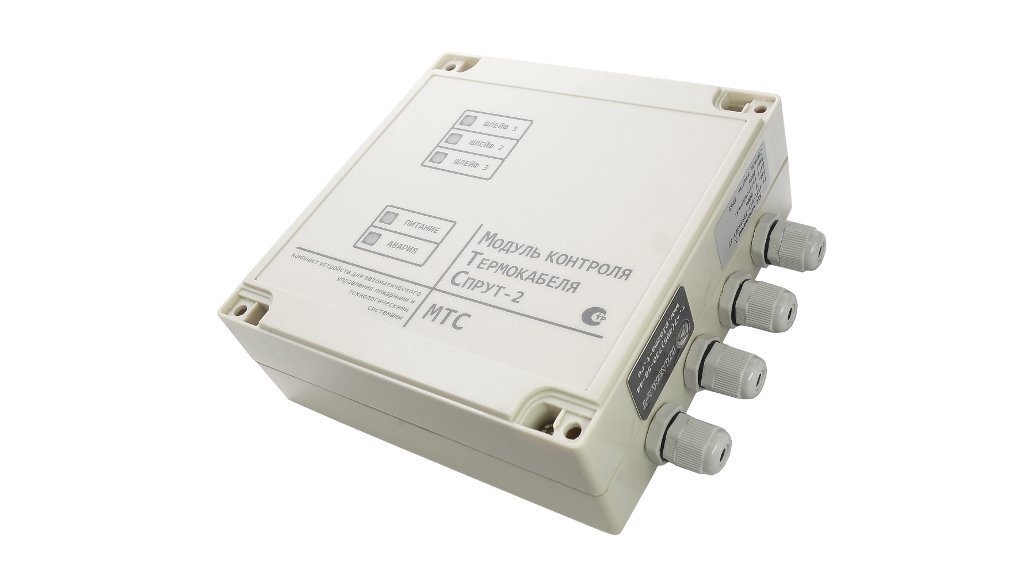

Модуль МТС-х — это блок обработки, который совместно с термокабелями является извещателем пожарным
тепловым линейным (ИПТЛ), предназначен для контроля состояния чувствительных элементов (термокабелей)
и выдачи дискретных сигналов об их состоянии в линию связи.
Типы поддерживаемых термокабелей, используемых в качестве чувствительного элемента:
- ГРИФ-термокабель (Эрвист) - рекомендуется,
- ИП104 (GTSW)(Спецприбор),
- PHSC (Protectowire),
- LHD (Thermocable),
- ИПЛТ (АО Спецавтоматика).
Параметры контроля состояния (класс теплового канала обнаружения, инерционность и другие)
зависят от типа, применяемого термокабеля.
Дополнительное оборудование
(237826) ИП104 «Гранат - термокабель» GTSW-138-CP
(233397) ИП104 «Гранат - термокабель» GTSW-105
(233400) ИП104 «Гранат - термокабель» GTSW-105-CP
(237824) ИП104 «Гранат - термокабель» GTSW-138
(237825) ИП104 «Гранат - термокабель» GTSW-180
(237827) ИП104 «Гранат - термокабель» GTSW-180-CP
(233395) ИП104 «Гранат - термокабель» GTSW-68
(233398) ИП104 «Гранат - термокабель» GTSW-68-CP
(233396) ИП104 «Гранат - термокабель» GTSW-88
(350230) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 10 м.), извещатель пожарный тепловой линейный (термокабель)
(350228) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 15 м.), извещатель пожарный тепловой линейный (термокабель)
(350227) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 19 м.), извещатель пожарный тепловой линейный (термокабель)
(350224) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 2 м.), извещатель пожарный тепловой линейный (термокабель)
(350225) ИП104 "Гранат - термокабель" GTSW-88 (отрезок L = 20 м.), извещатель пожарный тепловой линейный (термокабель)
(233399) ИП104 «Гранат - термокабель» GTSW-88-CP
(257865) ИПЛТ 138/280 XCR, извещатель тепловой линейный (термокабель)
(257859) ИПЛТ 105/220 EPC, извещатель тепловой линейный (термокабель)
(257864) ИПЛТ 105/220 XCR, извещатель тепловой линейный (термокабель)
(257860) ИПЛТ 138/280 EPC, извещатель тепловой линейный (термокабель)
(257861) ИПЛТ 180/356 EPC, извещатель тепловой линейный (термокабель)
(257866) ИПЛТ 180/356 XCR, извещатель тепловой линейный (термокабель)
(299083) ИПЛТ 57/135 XLT ИП104-3-A2, извещатель тепловой линейный (термокабель)
(257853) ИПЛТ 68/155 EPC, извещатель тепловой линейный (термокабель)
(257862) ИПЛТ 68/155 XCR, извещатель тепловой линейный (термокабель)
(257858) ИПЛТ 88/190 EPC, извещатель тепловой линейный (термокабель)
(257863) ИПЛТ 88/190 XCR, извещатель тепловой линейный (термокабель)
(229420) PHSC-190-XCR, извещатель тепловой линейный (термокабель)
(208425) PHSC-135-XLT, извещатель тепловой линейный (термокабель)
(023780) PHSC-155-EPC, извещатель тепловой линейный (термокабель)
(229419) PHSC-155-XCR, извещатель тепловой линейный (термокабель)
(227594) PHSC-220-XCR, извещатель тепловой линейный (термокабель)
(023782) PHSC-280-EPC, извещатель тепловой линейный (термокабель)
(229927) PHSC-280-XCR, извещатель тепловой линейный (термокабель)
(229928) PHSC-356-XCR, извещатель тепловой линейный (термокабель)
Количество шлейфов 1 | Параметры релейных выходов: |
Допустимое удельное сопротивление термокабеля, Ом/м 0.05…0.7 | - кол-во релейных выходов 2 |
Длина шлейфа, м 1…3000 | Напряжение питания, B: |
Сопротивление подводящих проводов, Ом не более 300 | - от внешнего источника питания 11…30.5 |
Контроль исправности шлейфа КЗ/обрыв | Степень защиты IP65 |
Напряжение ШС, В 5 | Диапазон рабочих температур, °С -40…+55 |
Ток питания шлейфа, мА 1.5 | Габаритные размеры мм 160х160х60 |
