Назначение изделия

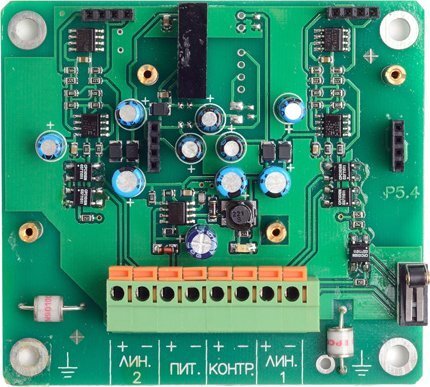

Передатчик аналоговых сигналов применяется в составе извещателя охраны периметра «ТОПОЛЬ» в случае удаленного расположения датчиков
от блока обработки сигналов.
ПРД предназначен:
- для предварительного усиления аналоговых сигналов, поступающих от датчиков;
- выдачи усиленного сигнала по линии связи в БОС;
- контроля вскрытия, исправности датчиков и самого ПРД.
Особенности
В состав ПРД входят сменные предварительные усилители сигналов датчиков:
- ПУ – Т – предварительный усилитель кабеля трибоэлектрического ТД;
- ПУ – В/С – предварительный усилитель датчиков вибрационного ВД и сейсмического СД.
ПРД работает совместно с приемником сигналов (ПРМ), который устанавливается в БОС.
Максимальная длина защищаемого участка: | Напряжение питания, B: |
- с кабелем ТД-1 два плеча до 200 м в каждом | - от внешнего источника питания 10…30 |
- с датчиками ВД-2 два плеча по 40 датчиков ВД-2 в каждом плече | Потребляемая мощность: |
- с датчиками СД-1 два плеча по 40 датчиков СД в каждом плече | - не более 300 мВт |
Максимальная длина линии связи, м до 2000 | Диапазон рабочих температур, °С -40…+50 |
Габаритные размеры мм 115х110х55 |
