Назначение изделия

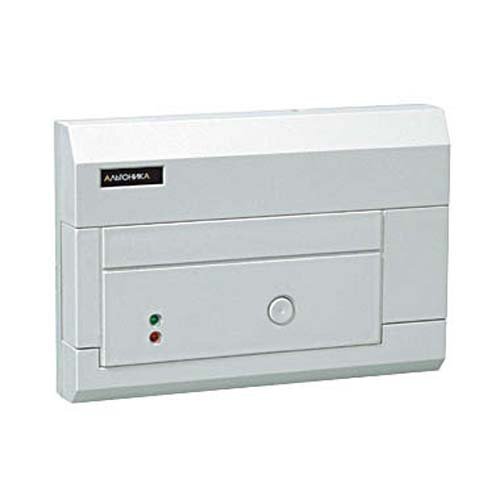

Модуль расширения RR-701X-RL предназначен для использования с приемниками "Риф Ринг RR-701R" и "Риф Ринг RR-701R20" или с пультом централизованного наблюдения (ПЦН) "Риф Стринг RS-200P", если необходимо иметь отдельное тревожное реле для каждого передатчика, подключенного к этим приемникам или ПЦН.
Особенности
ВНИМАНИЕ! Расширитель может использоваться только с модификациями приемников RR-701R и RR-701R20, имеющими на плате винтовые колодки выхода данных D2 (все версии, начиная с января 2001 г.), и с ПЦН RS-200P, начиная с версии 2.01 (с января 2003 г.).
Параметры релейных выходов: | - от внешнего источника питания 10…15 |
- кол-во выходов типа "СК" 10 | Ток потребления, мА: |
- тип релейных выходов НО/НЗ | - в дежурном режиме не более 40 |
- коммутируемое напряжение, В 72 | - включены все реле 400 |
- коммутируемый ток, мА 100 | Диапазон рабочих температур, °С -20…+50 |
Напряжение питания, B: | Габаритные размеры мм 160х110х32 |
Масса, не более, кг 0.2 |
