Назначение изделия

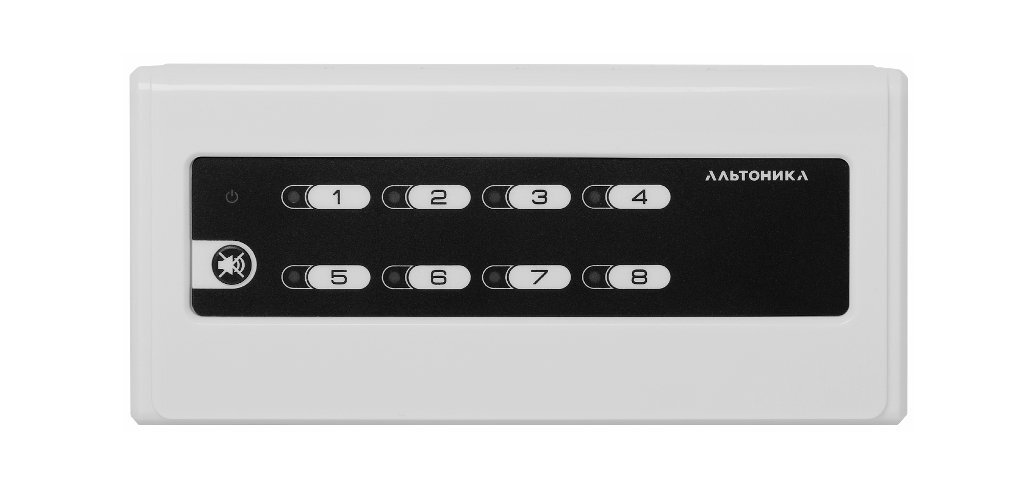

Приемник RR-701RS входит в состав аппаратуры радиоуправления охранной сигнализации «Риф Ринг-701» и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемноконтрольные приборы путем переключения контактов сигнального реле.
Особенности
Возможен прием сигналов тревоги также от стационарных передатчиков системы «Риф Стринг-200» и от передатчиков автомобильных пейджеров «Риф Пейдж-100/101».
Дополнительное оборудование
(020105) - RR-701T, Кнопка тревожная носимая, дальность до 1 км
(020106) - RR-701TM, Кнопка тревожная носимая, дальность до 400 м
(250798) - RR-701TK3, Кнопка тревожная стационарная, дальность до 600 м
(302373) - RR-701TS исп. 2, Радиопередатчик 1-зонный, 2 ШС (НЗ), дальность до 1,5 км
(302443) - RR-701TS4 исп. 2, Радиопередатчик 4-зонный, 4 ШС (НЗ), дальность до 1,5 км
(020075) - RR-701TS-L, Радиопередатчик 1-зонный, 2 ШС (EOL), дальность до 5 км с направленной ант.
(020109) - RR-701RET, ретранслятор
(020128) - RR-701X-OK, Модуль расширения на 10 выходов "ОК", ? 36 В/ 30 мА, НЗ или НО (програм.)
(020127) - RR-701X-RL, Модуль расширения на 10 реле (НЗ-Общ-НР), ? 12 В/ 2 А
(020110) - Антенна АШ-433
(210719) - Антенна АК-433 (разъем)
(253292) - Антенна АК-433к SMA
(278538) - БИРП-20, Источник питания 12 В, 2 А
(008040) - Аккумулятор 12 В, 7 А*ч
Параметры радиоканала: | Напряжение питания, B: |
- рабочая частота, МГц 433.92 | - от внешнего источника питания 10…15 |
- количество регистрируемых устройств 8 | Ток потребления, мА: |
Параметры релейных выходов: | - не более 100 |
- кол-во релейных выходов 1 | Диапазон рабочих температур, °С -20…+40 |
- коммутируемое напряжение, В 72 | Габаритные размеры мм 195х90х26 |
- коммутируемый ток, мА 100 | Масса, не более, кг 0.2 |
