Назначение изделия
Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных ИБП серии ST мощностью 6-10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.
Особенности
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально);

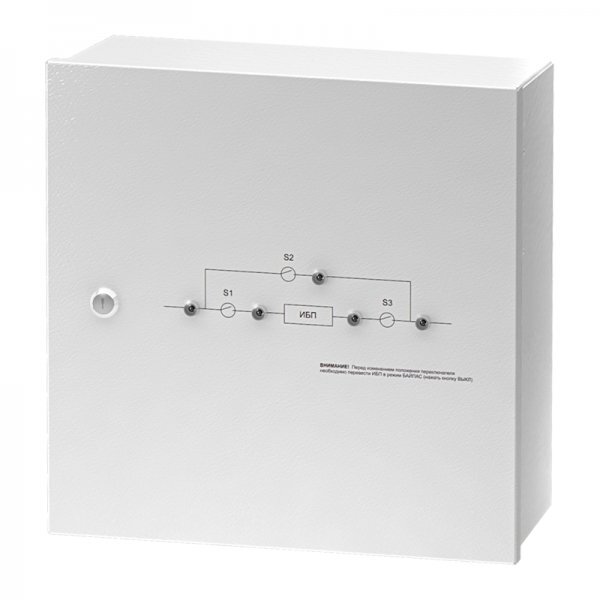

- структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- удобное переключение режимов работы поворотом ручки кулачкового переключателя;
- разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
Комлектация
Модуль внешнего байпаса EBM-10-WTL-1PT - 1 шт.
Кабель нагрузки Т-Т-1-3x10 - 1 шт.
Кабель нагрузки Т-Т-1-2x10 - 1 шт.
Руководство по эксплуатации - 1 шт.
