Назначение изделия

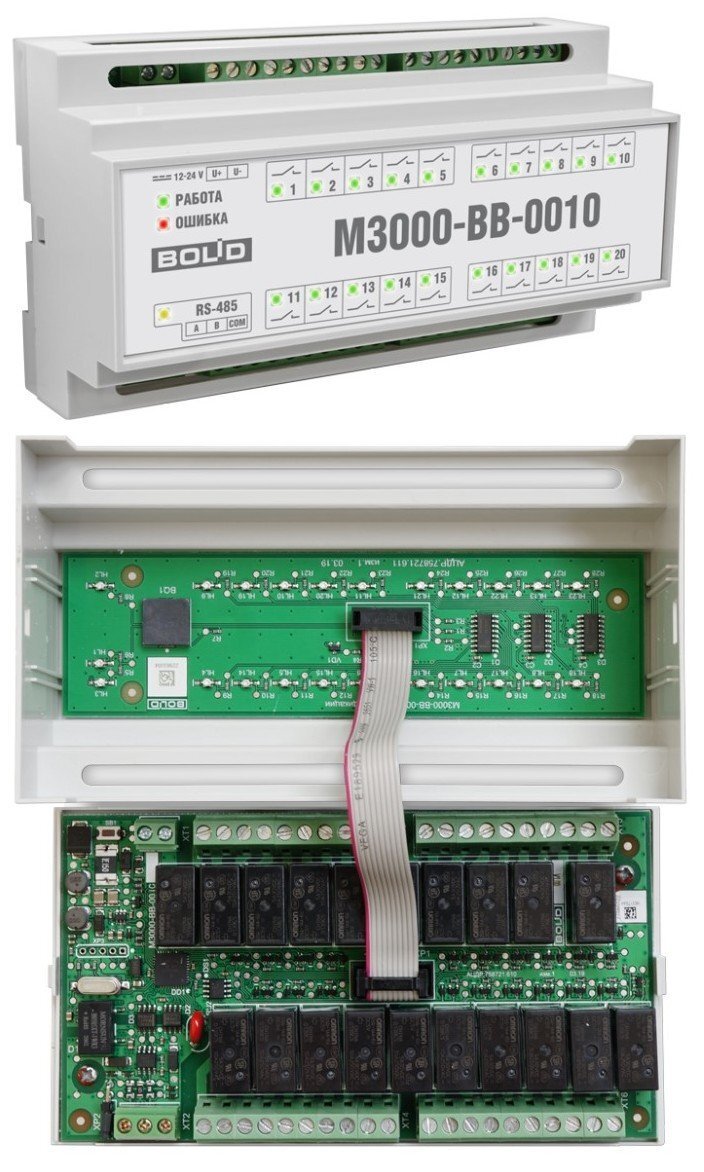

Модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, дренажного и канализационного водоотвода, обогрева кровли, освещения и т.п., и может быть использован для управления исполнительными механизмами с дискретным управлением и/или коммутации электрических цепей.
Особенности
* 20 независимых дискретных выходов - замыкающих реле, рассчитанных на коммутацию напряжений до 250 В и токов до 5 А
* Обмен данными по интерфейсу RS-485. Модуль как ведомое устройство поддерживает обмен данными по протоколу Modbus в режимах RTU и ASCII, различные форматы символа и скорости обмена до 115200 Baud
* Формирование ШИМ-сигнала с периодом от 0,5 с до 24 ч и разрешением коэффициента заполнения до 0,1 %
* Возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени
Напряжение питания, В 12…24 | - коммутируемый ток, А 5 |
Потребляемая мощность, Вт 7 | Тип интерфейса для связи с внешним оборудованием RS-485 |
Количество реле 20 | Протокол обмена Modbus |
Параметры релейных выходов: | Скорость обмена данными, бод/с 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200 |
- кол-во выходов типа "СК" 20 | Диапазон рабочих температур, °С -40…+55 |
- коммутируемое напряжение, В 30 DC; 250 AC | Степень защиты IP20 |
Габаритные размеры мм 156х86х59 |
