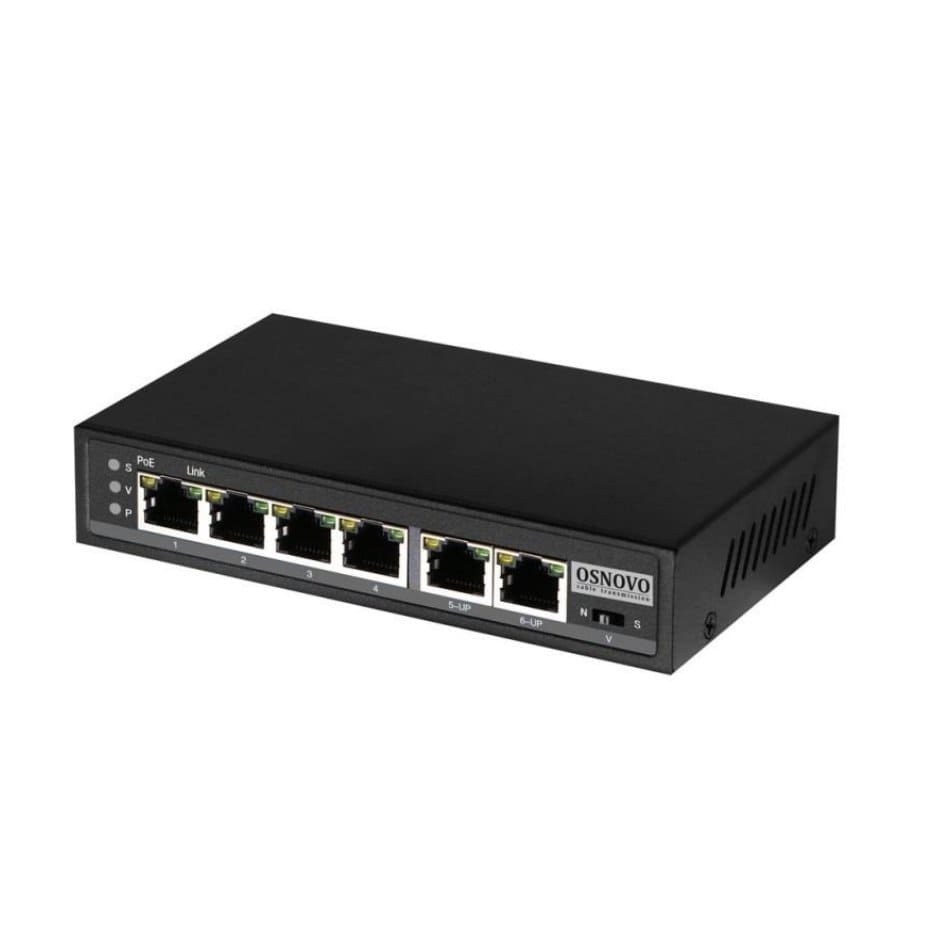

Неуправляемый PoE-коммутатор Osnovo SW-20600/D оснащен четырьмя FE-портами RJ-45 с поддержкой PoE и двумя FE Uplink-портами RJ-45 для подключения к коммутаторам или к локальной сети. Один из Uplink-портов поддерживает подачу питания РоЕ (до 90 Вт) на весь коммутатор и подключенные к нему устройства. Максимальное расстояние трансляции данных и питания составляет до 100 м в обычном режиме и до 250 м — в режиме CCTV на ограниченной скорости (10 Мбит/с). Рекомендуемый кабель — Cat 5e/Cat 6.
Функциональность:
- Auto Negotiation — автосогласование режима передачи данных и скорости.
- MDI/MDIX — автоматическое определение подключаемых РоЕ-устройств для использования прямых и кроссовых кабелей.
- Режим изоляции (VLAN) с переключателем, блокирующим передачу данных между портами матрицы для защиты от широковещательного шторма.
- Максимальная скорость перенаправления пакетов (при 100 Мбит/с) — 0.1488 mpps.
- Топологии подключения — каскад, звезда.
- Размер MAC-таблицы — 1K адресов.
- Ширина магистрального канала — 1 Гбит/с.
- Объем буфера памяти — 768 кбайт.
- Режим передачи — полудуплекс, полный дуплекс.
- Грозозащита — 3 кВ.
- Защита от превышения предельного тока нагрузки.
- Защита от короткого замыкания с автоматическим возобновлением подачи РоЕ после устранения КЗ.
SW-20600/D соответствует стандартам IEEE 802.3af, IEEE 802.3at, IEEE802.3i, IEEE802.3u, IEEE 802.3x. Распределение РоЕ при общем бюджете 87 Вт: на один порт — до 30 Вт, при работе четырех портов — по 21.8 Вт на каждый. Мощность, потребляемая только коммутатором, — ?3 Вт. Предусмотрен переключатель режимов работы, светодиодные индикаторы питания, режима изоляции портов, режима CCTV, PoE и Link — для портов 1 ~ 4 и 6, Link — для порта 5.
Питание коммутатор получает через входной Uplink-порт (PoE) или от внешнего БП (в комплект не входит): в режиме передачи данных DC 9 ~ 57 В (0.5 A), в режиме передачи PoE DC 37 ~ 57 В (1.8 A). Для подключения внешнего адаптера предусмотрен разъем DC 5.5*2.1 мм. Рабочие температуры — –10 °C... +55 °C. Класс защиты — IP30. Установка — на плоскую поверхность. Размер — 140*28*80 мм.
