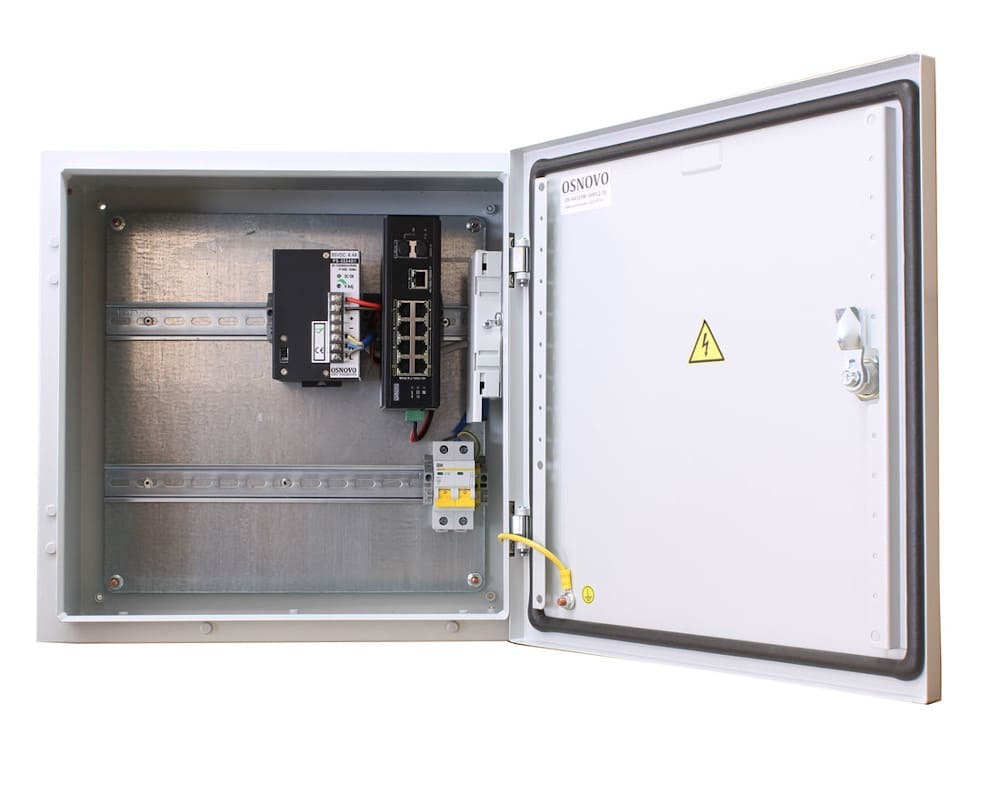

Osnovo OS-441 (SW-60812/I) представляет собой неуправляемый РоЕ-коммутатор SW-60812/I промышленного класса, смонтированный в шкафу уличной станции с оптическим кроссом OS-441.
SW-60812/I
Коммутатор оборудован восемью FE RJ-45 с поддержкой РоЕ, гигабитными Uplink-портами RJ-45 и двумя SFP-слотами. Поддерживает режим увеличения расстояния передачи до 250 м на скорости до 10 Мбит/с и стандарты РоЕ. Общий бюджет РоЕ — 240 Вт, на порт 1–2 — до 60 Вт, 3–8 — до 30 Вт. Пропускная способность коммутационной матрицы — 7.6 Гбит/с. Скорость передачи пакетов — 1.488 mpps. Объем таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Топологии подключения — звезда, каскад.
Функциональность:
- Автоматическое определение подключаемых РоЕ-устройств.
- Режим изоляции портов (VLAN) для защиты от сетевого шторма.
- Автоматическое определение типа контактов для работы с обычными и кроссовыми кабелями (Auto MDI/MDIX для портов RJ-45).
- Auto-Check — функция антизависания для РоЕ-портов.
- Защита от превышения предельного тока нагрузки.
- Защита от короткого замыкания.
SW-60812/I оснащен клеммами для подключения питания, системы оповещения при сбое питания и заземления, переключателями выбора режима работы, светодиодными индикаторами подключения устройств к RJ-45 и SFP-слотам, подачи PoE, питания и тревожной сигнализации. Предусмотрено естественное охлаждение. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — AC 195 ~ 265 В/DC 48 ~ 57 В (БП в комплект не входят). Энергопотребление коммутатора — 5 Вт. Размер — 165*50*115 мм.
OS-441
Станция адаптирована к работе на улице в любое время года: рабочие температуры — –50 ?С... +50 ?С, защита от пыли и влаги — IP66, гермовводы. Состоит из герметичного монтажного шкаф, оптического кросса и автоматического выключателя на 10 A.
Характеристики оптического кросса:
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС (два в комплекте).
- Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
- Размер — 183*113*22 мм.
Место на din-рейках, доступное для монтажа оборудования: верхнее — 310 мм; нижнее — 250 мм. Размер — 400*400*210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-441.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
