Назначение изделия

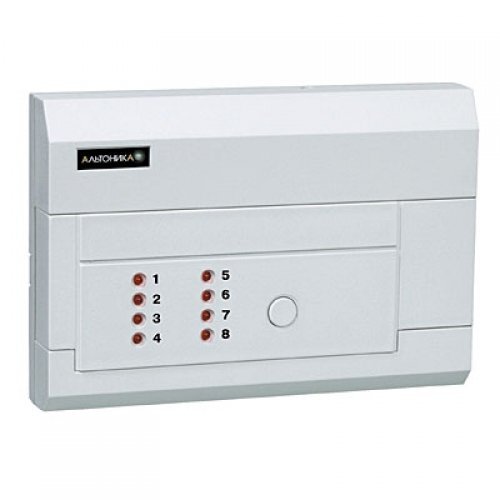

Объектовый охранный прибор на 8 шлейфов со встроенным передатчиком Альтоника RS-202ТX8 входит в состав аппаратуры радиоканальной охранной сигнализации LONTA-202 и предназначен для формирования и передачи по радиоканалу сигналов (извещений) о проникновении, пожаре и других экстренных ситуациях с целью централизованной охраны стационарных объектов. Извещения о событиях на объекте принимаются базовой станцией RS-202BS и отображаются на пульте централизованного наблюдения RS-202PN и компьютере с программным обеспечением охранного мониторинга. На самом объекте при тревоге включается звуковая и световая сигнализация.
Особенности
Данный прибор может выполнять функции охранного концентратора для создания на объекте нескольких разделов охраны. Для этого к прибору по проводной шине может подключаться охранный расширитель RS-202х8, который образует отдельный раздел в дополнение к основному разделу самого прибора. Расширители представляют собой полноценные охранные или тревожные приборы, но не имеют собственного передатчика и отправляют радиосигналы посредством передатчика головного прибора. Структура объекта «несколько разделов охраны – один передатчик» позволяет снизить стоимость аппаратуры на один раздел, использовать одну антенну на все независимо охраняемые помещения и уменьшить загрузку эфира.
Параметры радиоканала:
Параметры выхода "Сирена"
12В/300мА
- рабочая частота, МГц
433.92
Параметры релейных выходов:
- дальность (в прямой видимости), км
10…30
- кол-во релейных выходов
1
- излучаемая мощность, мВт
10
- коммутируемое напряжение, В
72
Параметры шлейфов сигнализации:
- коммутируемый ток, мА
500
- количество шлейфов
8
Напряжение питания, B:
- напряжение в дежурном режиме, В
12
- от внешнего источника питания
10…15
- величина оконечного резистора, кОм
5.6
Ток потребления, мА:
Внешние интерфейсы для обмена, программирования и управления:
- в дежурном режиме
100
- TouchMemory
1
Диапазон рабочих температур, °С
-20…+50
- RS-485
1
Габаритные размеры, мм
160х110х32
Параметры выхода "Лампа"
12 В/100 мА
