Назначение изделия

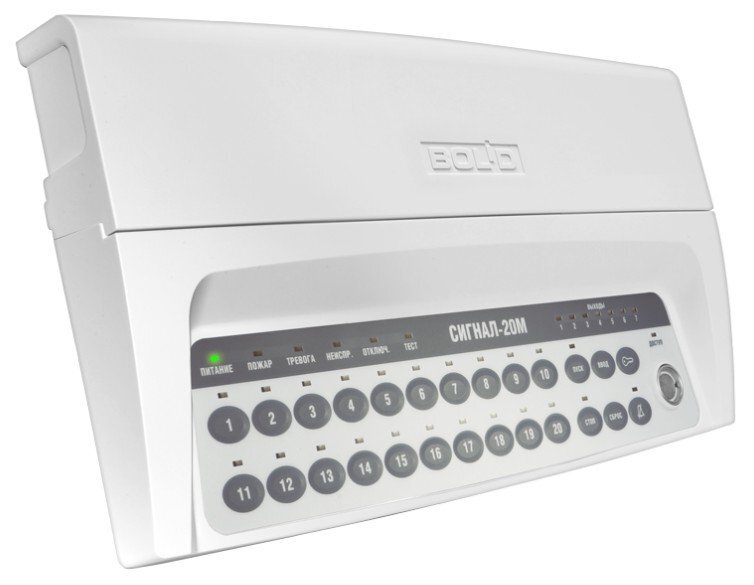

Прибор приемно-контрольный охранно-пожарный "Сигнал-20М" предназначен для:
- контроля 20-ти шлейфов сигнализации;
- управления звуковыми и световыми оповещателями;
- приема команд и выдачи извещений по интерфейсу RS-485;
- выдачи тревожных извещений на пульт централизованного наблюдения.
Особенности
- до 20 радиальных шлейфов сигнализации
- программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный тепловой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
- доступ к управлению по PIN –коду
- программирование PIN кода пользователей: длина пароля (от 2 до 6 цифр), создание группы ШС, назначение прав на управление
- управление группой шлейфов (в группе от 1 до 20 шлейфов)
- возможность сброса конфигурации прибора на заводские установки
- управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485
- программируемые выходы (37 локальных тактик управления)
- два ввода питания: для подключения основного и резервного источников питания
- две встроенные выдвижные панели для пользовательских надписей
Видеоматериалы
Параметры шлейфов сигнализации: | - электрические параметры выходов "СК" 170 В/0.1 А |
- количество шлейфов 20 | - кол-во выходов типа "ОК" 4 |
- величина оконечного резистора, кОм 4.7 | - электрические параметры выходов "ОК" 10.2…28.0 В/2.5 А; с контролем линии |
- напряжение на ненагруженных входах, В 26.5…27.5 | Напряжение питания, B: |
- максимальный ток потребления всех извещателей в дежурном режиме, мА 3 | - от внешнего источника питания 10.2…28 |
- суммарное сопротивление двух проводов каждого шлейфа, Ом 100 | Ток потребления, мА: |
- ток короткого замыкания ШС, не более, мА 26.5 | - максимальный 650 |
Параметры выходов: | Степень защиты IP40 |
- кол-во выходов типа "СК" 3 | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 332х177х42 |
