Назначение изделия

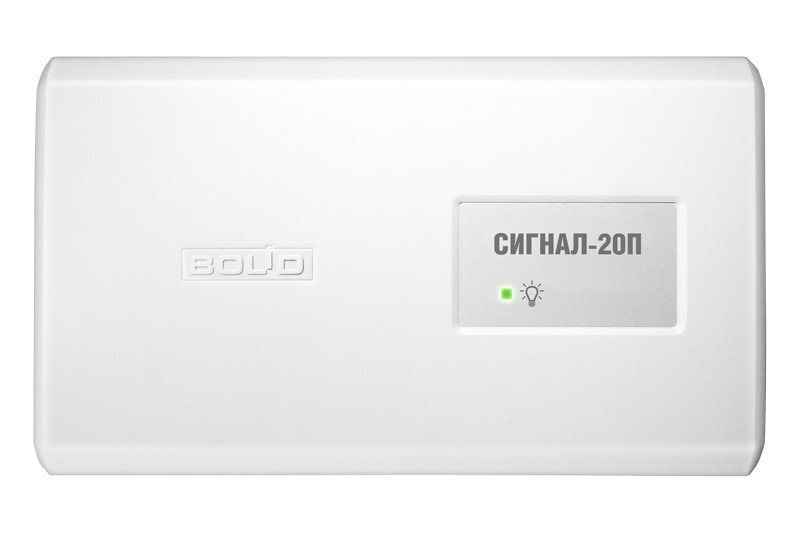

ППКОП «Сигнал-20П SMD» предназначен для контроля 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей.
Особенности
В пластмассовом корпусе
Дополнительная информция
Область применения прибора: охрана зданий и сооружений (офисов, магазинов, банков, складских помещений, жилых домов, учреждений, предприятий) от несанкционированных проникновений и пожаров. ППК предназначен для: • контроля 20-ти зон охранной, пожарной, тревожной или технологической сигнализации; • приема извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырехпроводных пожарных или охранных извещателей, с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами; • управления звуковыми и световыми оповещателями (ЗО и СО); • приема команд и выдачи извещений по интерфейсу RS-485 на сетевой контроллер (пульты контроля и управления «С2000-КС»1), «С2000», «С2000М» либо компьютер с установленным ПО АРМ «Орион»); • выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части (ПЧ); • выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН); • считывания кода ЭИ типа «Dallas Touch Memory» или иных, с выходным интерфейсом 1-Wire. Прибор обеспечивает: • взятие под охрану или снятие с охраны отдельных ШС или произвольных групп шлейфов, в зависимости от команд сетевого контроллера; • дистанционное или локальное управление выходными реле; • контроль на обрыв и короткое замыкание линий подключения оповещателей по выходам «реле 4» (К4), «реле 5» (К5); • подключение резервного ввода электропитания к дополнительному входу; • трансляцию кода ЭИ (кода хозоргана) сетевому контроллеру для централизованного управления разделами; • отображения состояния раздела на внешнем двухцветном индикаторе.
Количество шлейфов сигнализации 20 | Напряжение питания DC, В 10.2…28 |
Ток нагрузки шлейфа, мА до 3 | Потребляемый прибором ток в дежурном режиме, мА: |
Количество выходов: | - при питании 24 В 200…330 |
- типа «сухие контакты» 3 | - при питании 12 В 400…650 |
- типа «открытый коллектор» 2 | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 230х135х37 |
