Назначение изделия

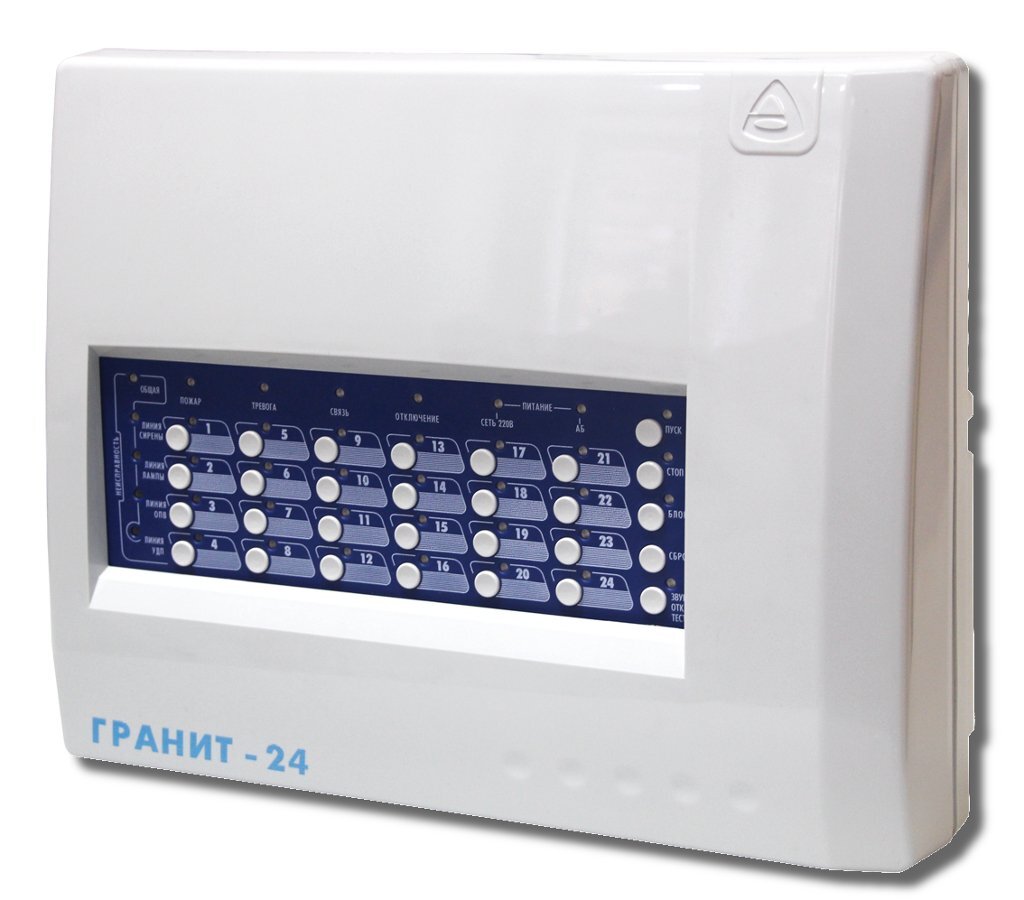

Приборы приемно-контрольные и управления охранно-пожарные «Гранит» предназначены для охраны средних и крупных объектов: поликлиник, больниц, детских садов и т.п.
Особенности
- настройки прибора задаются в программном обеспечении конфигуратор «Гранит-С»;
- возможность подключения внешних коммутационных устройств: блоков реле ПЦН БР-24 и ВЕТТА-БР. Не более 6-ти блоков и не более 48-ми каналов коммутации;
- возможность подключения к прибору коммуникаторов: Wi-Fi коммуникатора или/и GE коммуникатора;
- при подключении коммуникаторов передача информации на ПЦН осуществляется по сетям Ethernet (Internet, локальные сети) с помощью Wi-Fi коммуникатора и по сетям Ethernet или/и GSM/GPRS с помощью GE коммуникатора;
- прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров) при наличии в нём GE коммуникатора;
- прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);
- при работе с коммуникаторами прибор имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора).
Дополнительное оборудование
(326168) - БР-24, Блок релейный.
(264827) - ВЕТТА-БР, Блок релейный.
(326167) - GE-коммуникатор (24), Передача извещений по сетям Ethernet и по каналам связи GSM/GPRS от объектового прибора на пульт централизованного наблюдения ГОРИЗОНТ» / «ЛАВИНА» и имеет возможность для удалённого программирования этого прибора.
(315570) - Wi-Fi-коммуникатор, Передача извещений по сетям Wi-Fi / Ethernet от объектового прибора на пульт централизованного наблюдения «ГОРИЗОНТ» / «ЛАВИНА» и имеет возможность для удалённого программирования этого прибора.
Количество ШС
24
- релейного выхода
100В/150мА
Количество разделов
24
Напряжение питания, B:
Способ управления режимами работы
кнопки на выносной панели; ключ ТМ
- от сети переменного тока
187…242
Внешние интерфейсы для обмена, программирования и управления
Специализированный интерфейс
- от внешнего источника питания
-
Длительность звучания выносного звукового оповещателя, мин
программируется
- от дополнительного источника
12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме
15…19
- при питании от внешнего источника питания
-
- при разомкнутом состоянии ШС
-
- при питании от дополнительного источника питания
-
Ток ШС в дежурном режиме, мА
1.5
- при питании от встроенного аккумулятора, мА
50
Номинальное сопротивление выносного резистора, кОм
7.5
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
470 (ШСО)/220 (ШСП)
- от сети переменного тока
150 ВА
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов
1
- кол-во выходов типа "Открытый коллектор"
4
Емкость аккумулятора, А·ч
7/12
- кол-во выходов типа "Сухой контакт"
4
Материал корпуса
Пластик
Максимально допустимые токи и напряжения:
Степень защиты
IP20
- на выходе "звуковой оповещатель"
12В/500мА
Диапазон рабочих температур, °С
-30…+50
- на выходе "световой оповещатель"
12В/200мА
Габаритные размеры, мм
325х260х90
- выход для питания извещателей
12В/250мА
