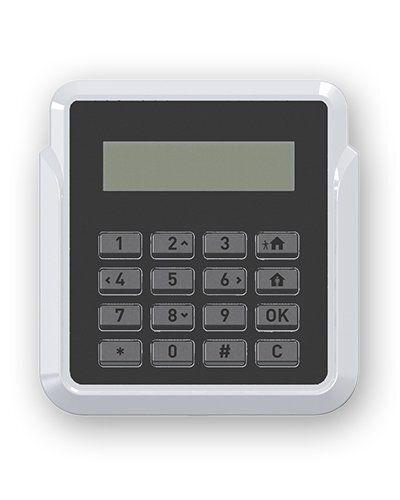

Назначение изделия
Предназначен для:
- работы в качестве пульта управления в составе системы с центральным ППКОП Астра-812 Pro или с Астра-8945 Pro, Астра-712 Pro через радиорасширитель Астра-РИ-М РР;
- ввода и передачи по радиоканалу в ППКОП команд управления набором PIN-кодов, а также кнопками быстрого взятия объекта и периметра;
- передачи сигнала "Паника";
- отображения получаемых от ППКОП извещений на дисплее и встроенном звуковом сигнализаторе.
Особенности
- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
- работа только в модернизированном радиоканале (режиме 2);
- регистрация в системе суммарно до 8-ми пультов управления, из них:
в радиосети центрального ППКОП 812 Pro – до 4-х,
в радиосети расширителей Астра-РИ-М РР – до 4-х;
- регистрация пульта из меню инженера пульта или установкой элемента питания;
- просмотр состояния доступных разделов (не более 16-ти) с отображением названий разделов;
- управление логическими разделами системы (взятие\снятие) вводом PIN-кода с присвоенными полномочиями;
- управление логическими разделами системы (взятие) кнопками быстрого взятия с присвоенными полномочиями;
- оперативный вывод на дисплей прибора информации о текущих событиях в двухстрочном формате;
- звуковая сигнализация о наличии нового события;
- контроль вскрытия корпуса;
- электропитание пульта одним из трех способов:
от литий-тионил-хлоридного ЭП, типоразмер АА, напряжение 3,6 В (входит в комплект поставки),
внешнего (проводного) источника электропитания напряжением 12 В,
внешнего питания USB напряжением 5 В (рекомендуется использовать только для смены ПО);
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, и обратно;
- при питании от ЭП пульт:
в отсутствии нажатий на кнопки клавиатуры и событий в системе переходит в "спящее" состояние - на дисплее ничего не отображается, подсветка выключена;
- переходит из "спящего" состояния в рабочий режим:
при возникновении тревожного события в системе: издает звуковой сигнал и включает дисплей, отображая текущее состояние объекта, затем через 30 с пульт снова переходит в "спящий" режим;
при нажатии на любую кнопку клавиатуры: отображает действия пользователя, затем через 30 с снова переходит в "спящий" режим;
- при питании от внешнего источника питания дисплей не отключается;
- Micro USB для смены ПО.
Параметры радиоканала: | - от встроенного источника резервного питания 3.6 (АА) |
- протокол обмена Астра-РИ-М (оптимизированный) | - по линии связи USB 5 |
- рабочая частота, МГц 433…434 | Ток потребления, мА: |
- дальность (в прямой видимости), м 300 | - максимальный 80 |
- количество рабочих частотных каналов 2 | Степень защиты IP30 |
Напряжение питания, B: | Диапазон рабочих температур, °С -10…+55 |
- от внешнего источника питания 5…15 | Габаритные размеры мм 108х113х20.5 |
