Назначение изделия
Предназначен для работы в качестве расширителя беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-8945 Pro) для увеличения емкости системы, контроль радиоустройств разных типов системы Астра-РИ-М под управлением центрального ППКОП а так же для информационного обмена с центральным ППКОП по интерфейсу RS-485
Особенности
ВНИМАНИЕ! РР не обеспечивает требования ГОСТ 53325 в полном объеме, поэтому не может быть использован для пожарных систем. Пожарные извещатели Астра-4511, Астра-421РК, Астра- 431РК могут работать с РР в качестве сигнализаторов, что может быть использовано для охранных сигнализаций квартир и частных домов.
Информативность

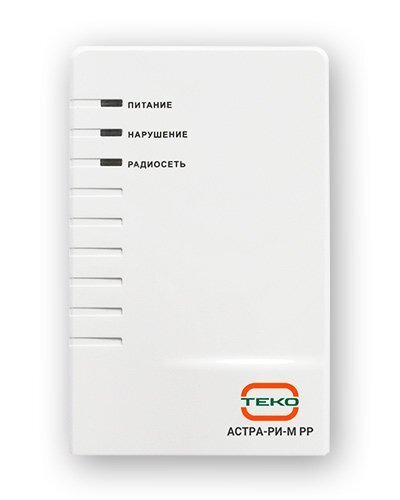

3 трехцветных индикатора:
- индикатор «ПИТАНИЕ» – состояние питания,
- индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,
- индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;
- «А 485 В» - вход/выход интерфейса проводной связи RS-485;
- 4 универсальных программируемых выхода:
- «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не менее 0,1 А/100 В,
- «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки 0,5 А/27 В
Дополнительное оборудование
Источник питания
(008513) - БИРП-12/1.6, Источник питания
(284704) - ETALON FORS 1207, Аккумулятор
Устройства управления
(251075) - Астра-РИ-М РПДК (ИО 10110-1), Радиобрелок
Пожарные извещатели
(320440) - Астра-421 исп. РК, Сигнализатор пожарный дымовой
Охранные извещатели
(251071) - Астра-3321, Извещатель охр.точечный магнитоконт
(251070) - Астра-3221, Извещатель тревожной сигнализации радиоканальный
(251072) - Астра-5121, Извещатель ИК-объёмный радиокан. с защитой от животных
(250501) - Астра-5131 исп.А, Извещатель ИК-объёмный радиокан.
(251074) - Астра-6131, Извещатель разбития стекла
Технологические извещатели
(255840) - Астра-3731, Датчик температуры
(207077) - Астра-361, Извещатель утечки воды проводной, подключается к Астра-3321
Оповещатели и исполнительные устройства
(019343) - Астра-10М исп.2, оповещатель светозвуковой проводной
(284550) - Астра-8731, Розетка управляемая радиокан.
(222657) - Астра-823, Блок релейный, 4 реле, подключается по RS-485
(254529) - Астра-824, Блок сигнальных выходов, 8 "ОК", подключается по RS-485
(228623) Астра-863 исп.А, Блок индикации состояния извещателей, 48 индикаторов
Рабочая частота, МГц 433…434 | Ток потребления, мА: |
Выходная мощность: | - от источника 12 В, не более 100 |
- передатчика, не более, мВт 10 | - от источника 24 В, не более 80 |
Напряжение питания, B: | Степень защиты IP20 |
- от внешнего источника питания 10…27 | Диапазон рабочих температур, °С -10…+55 |
