Адресный сигнально-пусковой блок «Теко» «Астра-БПА» работает в составе адресной пожарной системы «Астра-А» с центральным ППКУП серии Pro — через расширитель «Астра-А РПА». Передает через промежуточное релейное устройство сигналы на входы контроллеров лифтов, блоков речевого оповещения и т. д.
Характеристики:
- Контроль (через встроенные двухпроводные ШС) безадресных пожарных, охранных, технологических извещателей и передачи извещений по АЛС через РПА в ППКУП.
- Контроль и управление устройствами системы оповещения, управления эвакуацией, исполнительными устройствами, запуск шкафов управления автоматикой (насосы, задвижки и вентиляция).
- Мониторинг линии нагрузки выходов 1 и 2, обнаружение обрыва и КЗ, передача в ППКУП информации о целостности линии нагрузки, защита выходов управления 1 и 2 от перегрузки, переполюсовки, выбросов напряжений.
- Программирование режимов работы из меню модуля настройки ПКМ «Астра Pro».
- Контроль состояния ШС — охранного, пожарного теплового с двойной сработкой, пожарного дымового с двойной сработкой, пожарного дымового с двойной сработкой, контролем КЗ, пожарного комбинированного с одинарной сработкой, технологического и технологического с контролем КЗ.
- Коммутация входного напряжения 10.5 V ~ 28.7 V со входов 1 и 2 на выходы 1 и 2 с коммутируемым током каждого выхода до 1.25 А.
- Гальваническая развязка исполнительной и адресной частей.
- Параметры ШС: напряжение — DC 8.5 ~ 27.6 V, напряжение пульсаций на клеммах — 50 mV, ток короткого замыкания — 30 мА, длительность интегрирования — 300 мс.

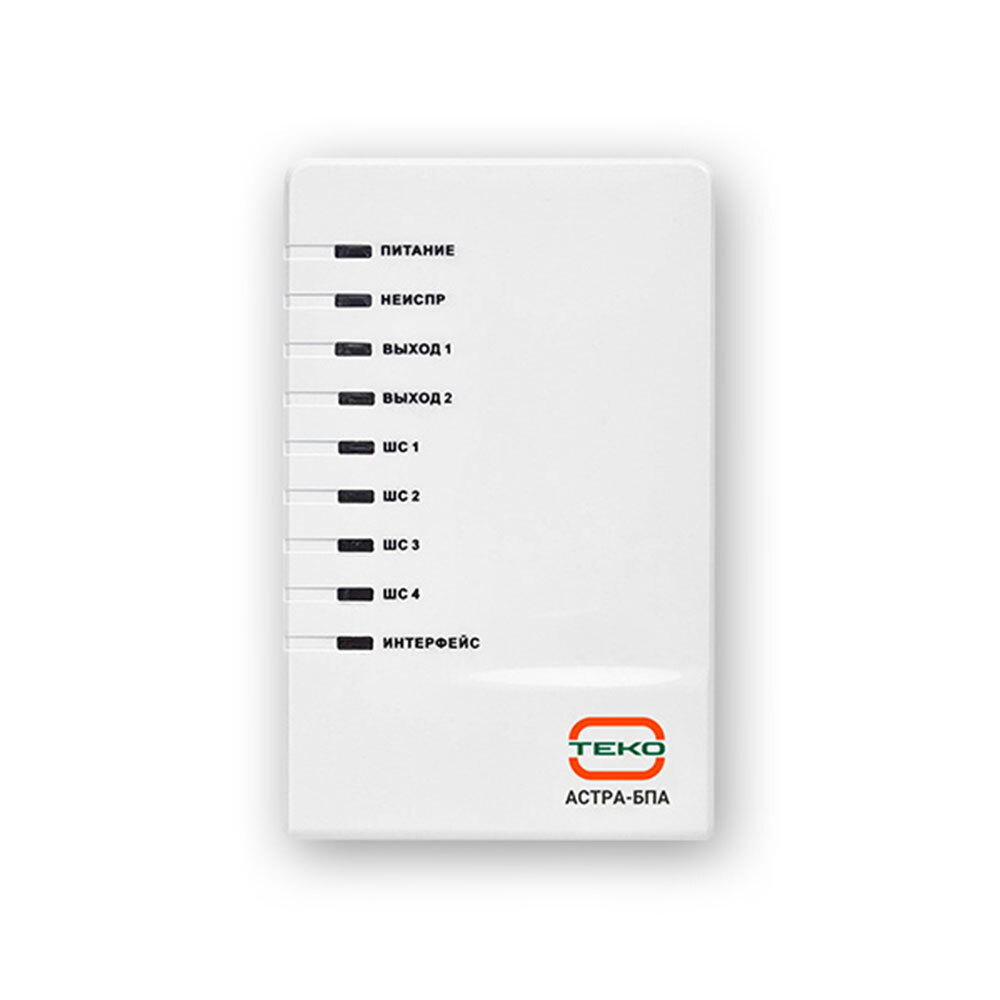

- Световая индикация работы БПА, состояния выходов, АЛС и ШС.
- Резервирование питания: два равноценных независимых входа, автоматическое переключение с одного входа на другой при падении напряжения.

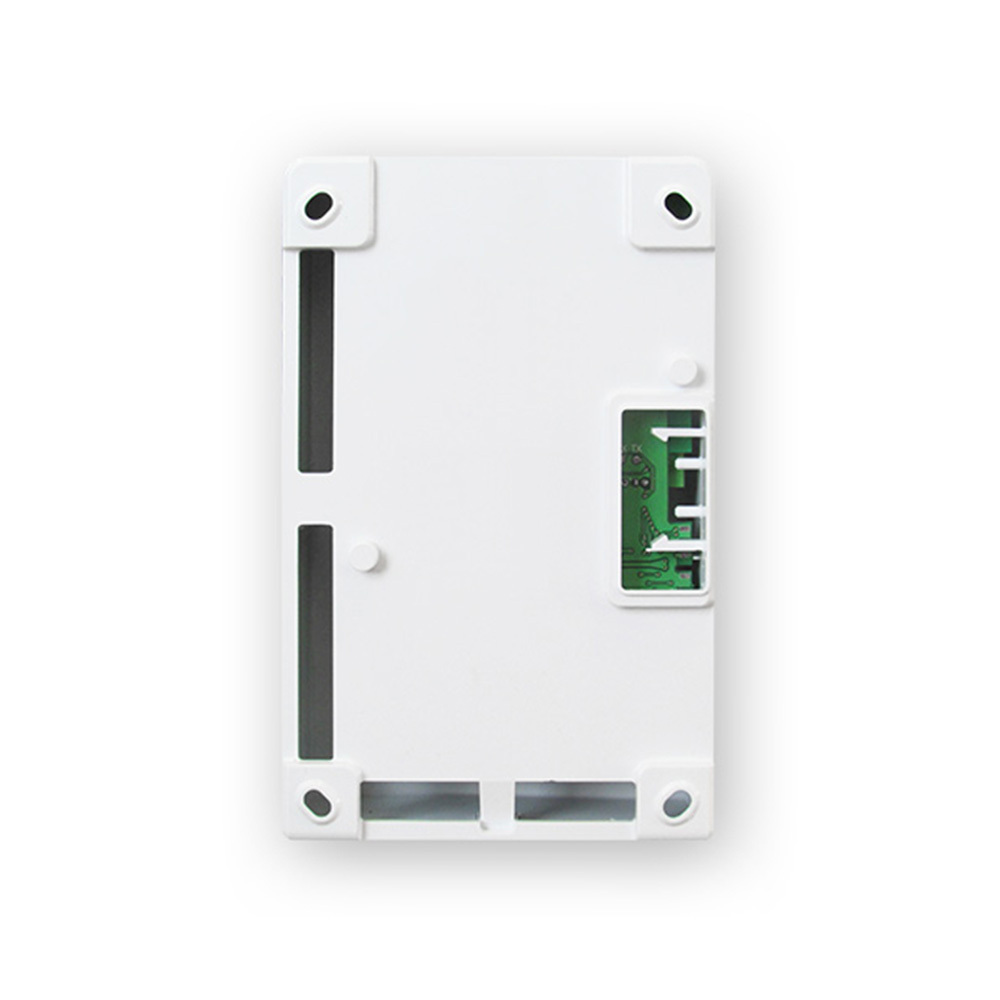

- Возможность установки БПА внутри шкафа — на DIN-рейку.
- Скорость достижения технической готовности — 10 с.
Рабочая температура — –30 °С… +55 °С, влажность — до 93 %. Защита от влаги и пыли — IP30. Питание адресной части — от РПА по линии питания АЛС, исполнительной — DC 12 ~ 24 V. Ток потребления — 73 мА. Размер — 135*85*39 мм
