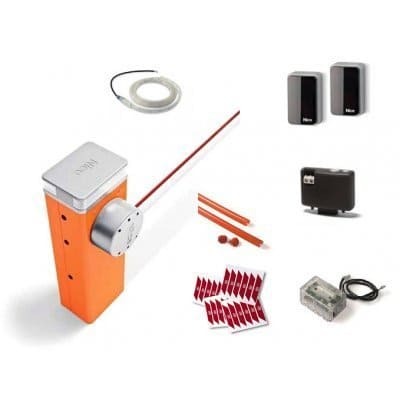

Комплект шлагбаума Nice M5BAR5BDKIT1 для проезда шириной 5 м состоит из тумбы M7BAR, стрелы XBA5-5RU (69*92*6200 мм, окрашенный алюминий), приемника OXIBD, пары фотоэлементов EPMB, семафорной лампы XBA8, демпферов XBA13 (упаковка на 9 шт.), упаковки светоотражающих наклеек NK1 и подсветки стрелы в виде светодиодов в гибкой трубке (дюралайт, 6 м), работающей в режиме мигания.
M5BAR
Тумба с электромеханическим приводом и электронным блоком управления поддерживает 4 радиоканала, подключение устройств по BlueBus (распознавание, запоминание, питание), механическую разблокировку стрелы, ускорение в начале и замедление в конце движения стрелы, режим энергосбережения, питание от батареи PS224 или солнечных панелей (в комплект не входят), синхронизированную парную работу с ведущим или подчиненным устройством (тумбой). Оборудована DIP-переключателем и инкрементальным энкодером с дисплеем для программирования и настройки, двумя входами металлодетекторов индукционных петель, разъемом SM для радиоприемника, входом антенны. В комплектацию включены коробки для фотоэлементов, соединительные детали, фундаментная плита с закладными анкерами, крепеж.
Характеристики:
- Установка скорости (3 ~ 6 с), усилия, задержки (до 250 с.) автоматического движения стрелы.
- Функция «Двигать в любом случае» — выполнение действия при любом состоянии устройств безопасности.
- Детекция препятствий с реверсом стрелы.
- Защита от механического давления на заблокированную стрелу.
- Номинальный момент — 70 Нм, пусковой — 200 Нм.
- Интенсивность — 350 циклов/ч (непрерывная эксплуатация).
- Питание — 230 В AC, пусковая мощность — 110 Вт, рабочая — 50 Вт.
- Ресурс — 200 000 ~ 2 000 000 циклов.
- Таймер подсветки.
- Защита стального корпуса от пыли и влаги — IP54, рабочие температуры — –20 ?C... +55 ?C.
- Размер — 400*299*1215 мм, вес — 80 кг.
OXIBD
4-канальный приемник с антенной (433.92 МГц), памятью на 1024 односторонних и 750 двусторонних передатчиков, LED-индикатором работает по 2-направленному радиопротоколу Nice (ячеистая сеть, дальность связи — до 500 м), транслирует закодированные данные о статусе проезда, подтверждения полученных команд. Чувствительность — –108 дБм. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Питание (от блока управления тумбы) — 5 В DC. Размер — 49.5*41.9*18 мм. Вес — 22 г.
EPMB
Фотоэлемент (передатчик и приемник) с двойным антибликовым контуром детектирует препятствия на пути движения стрелы. Поддерживает автоматическую синхронизацию для предотвращения интерференции, питание по BlueBUS. Эффективный радиус — 15 м, максимальный — 30 м. Угол обзора при фиксированной и ориентируемой оптике — 10? и 30?. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 50*80*28.5 мм. Вес — 143 г.
XBA8
2-цветная (красный, зеленый) лампа-индикатор, встраиваемая в крышку тумбы, укомплектована четырьмя 1-ваттными светодиодами. Поддерживает режимы одно- и двухстороннего семафора. Питание — 13 В ~ 40 В. Потребление тока (24 В) — до 310 мА. Класс изоляции — III. Срок службы — 80 000 ч. Рабочая температура — –20 ?С… +50 ?С. Размер — 93*64*45 В мм. Вес — 105 г.
