Назначение изделия

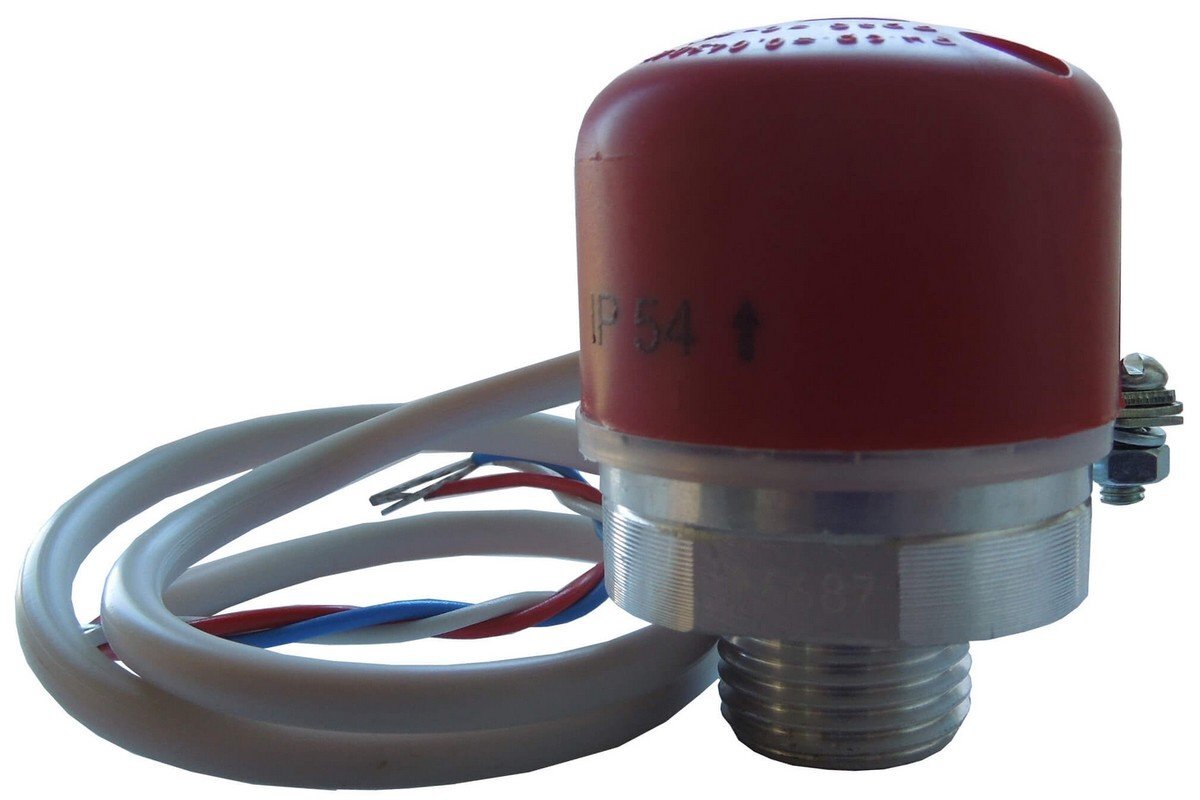

Сигнализатор давления универсальный СДУ-М - сигнальное устройство, реагирующее на изменение давления замыканием/размыканием контактной группы. Сигнализатор рассчитан на круглосуточный режим работы. Сигнализатор выпускается в климатическом исполнении О2 по ГОСТ 15150-69 для работы при температуре +1…+45°С. Сигнализатор предназначен для работы в помещениях, но может эксплуатироваться вне помещений при условии его установки в местах, защищенных от солнечного излучения и атмосферных осадков. Обозначение сигнализатора при его заказе или в документации другой продукции, в которой он может быть применен: Сигнализатор давления универсальный СД 0,02/12 (1) G °-В.02 - "СДУ-М" ТУ 4371-016-00226827-98
- Габаритные размеры, мм D42х50х55
- Масса сигнализатора без упаковки, не более, кг 0.4
- Контакты сигнализатора обеспечивают коммутацию:
- - цепей переменного тока напряжением от 0, 2 до 250, 0 В, в диапазоне 22мкА- 3 А
- - цепей постоянного тока напряжением от 0, 2 до 30, 0 В, в диапазоне 22мкА- 4 А
- Диапазон давлений рабочей газовой среды под мембраной сигнализатора в пределах, МПа 0.02- 12.0
- Диапазон давлений рабочей водяной или пенной среды под мембраной сигнализатора в пределах, МПа 0.02- 1.5
- Время срабатывания сигнализатора, не более, с 2
- Давление срабатывания сигнализатора в пределах, МПа 0.02- 0.06
- Настраиваемое давление срабатывания, МПа 0.04 ±0.02
- Степень защиты IP33
- Срок службы, лет 10
