Назначение изделия

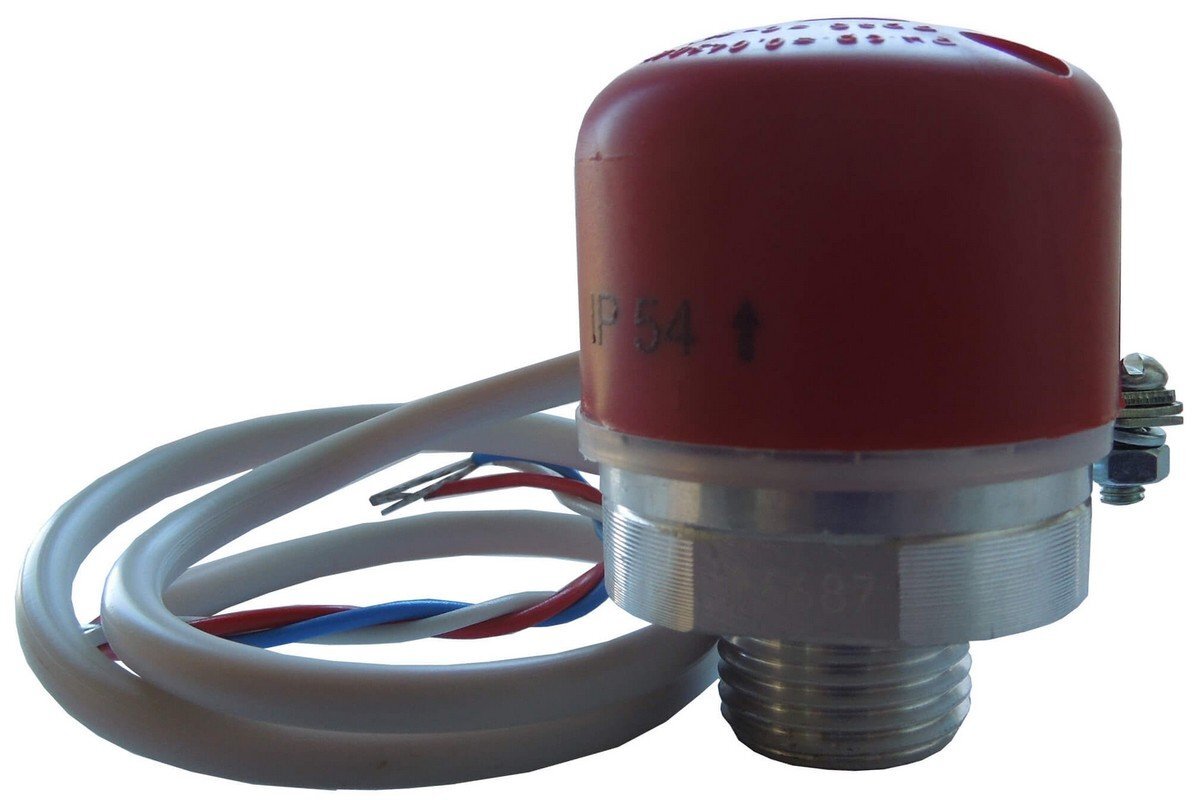

Сигнализатор давления универсальный СДУ-М - сигнальное устройство, реагирующее на изменение давления рабочей среды относительно давления окружающей воздушной среды замыканием/размыканием контактной группы.
Рассчитан на круглосуточный режим работы в установках с газовой, водяной и пенной средой, в том числе в составе модулей газового пожаротушения с ГОТВ на основе хладонов и диоксида углерода СО2.
Выпускается в климатическом исполнении О2 по ГОСТ 15150-69 для работы при температуре от минус 50 до плюс 55°С с газовой средой и при температуре от плюс 1 до плюс 55°С с водяной и пенной средой.
- Габаритные размеры, мм D42х50х55
- Масса сигнализатора без упаковки, не более, кг 0.4
- Контакты сигнализатора обеспечивают коммутацию:
- - цепей переменного тока напряжением от 0, 2 до 250, 0 В, в диапазоне 22мкА- 3 А
- - цепей постоянного тока напряжением от 0, 2 до 30, 0 В, в диапазоне 22мкА- 4 А
- Диапазон давлений рабочей газовой среды под мембраной сигнализатора в пределах, МПа 0.02- 12.0
- Диапазон давлений рабочей водяной или пенной среды под мембраной сигнализатора в пределах, МПа 0.02- 1.5
- Время срабатывания сигнализатора, не более, с 2
- Давление срабатывания сигнализатора в пределах, МПа 0.02- 0.06
- Настраиваемое давление срабатывания, МПа 0.04 ±0.02
- Степень защиты IP54
- Срок службы, лет 10
