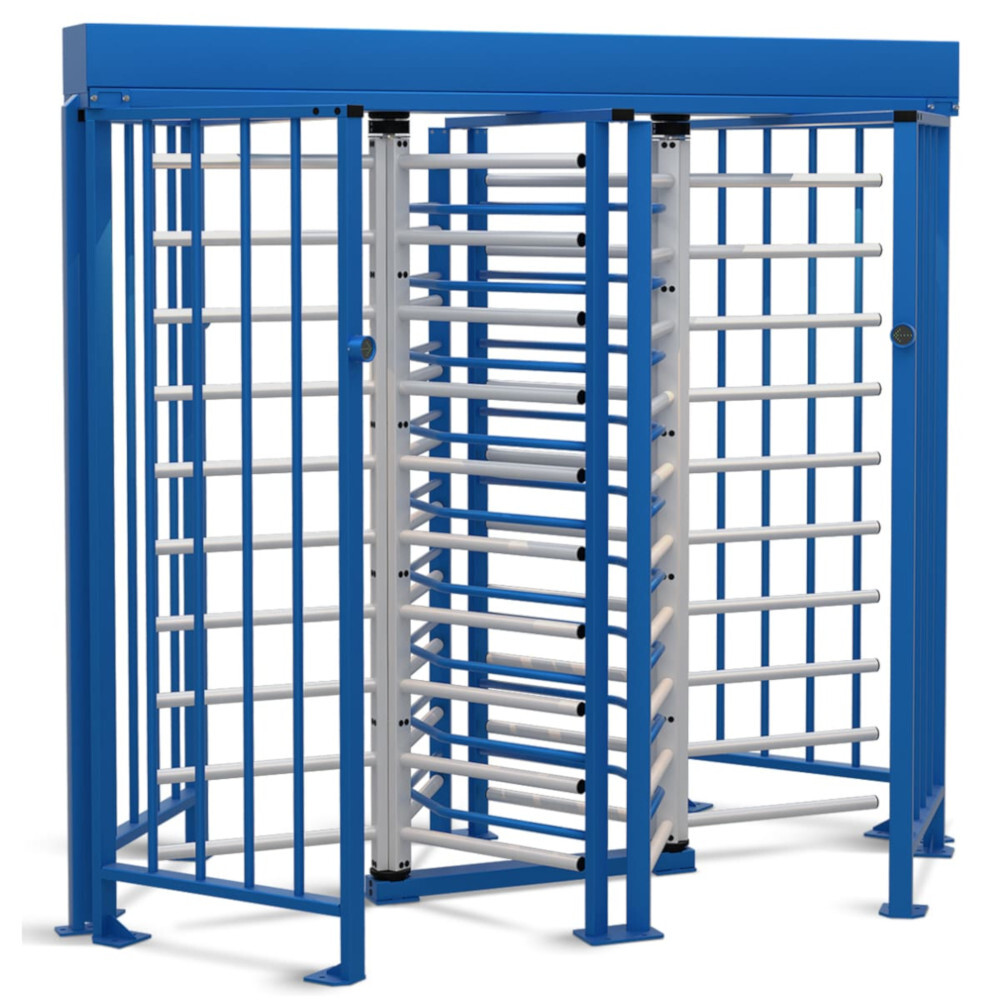

Полноростовый моторизованный роторный турникет PERCo RTD-20.1S представляет собой сдвоенную модификацию PERCo RTD-16.1S, занимающую на 25 % меньшую площадь. Относится к устройствам нормально закрытого типа: при обесточивании остается заблокированным. Работает в составе СКУД или от пульта ДУ, брелока радиоуправления.
Стандартные режимы работы:
- Запрет прохода в обе стороны.
- 1-кратный проход в двух направлениях.
- Свободный проход в двух направлениях.
- 1-кратный проход в одном направлении, запрет прохода в противоположном направлении.
- Свободный проход в одном направлении, запрет прохода в противоположном направлении.
- Свободный проход в одном направлении с возможностью 1-кратного проходом в противоположном направлении.

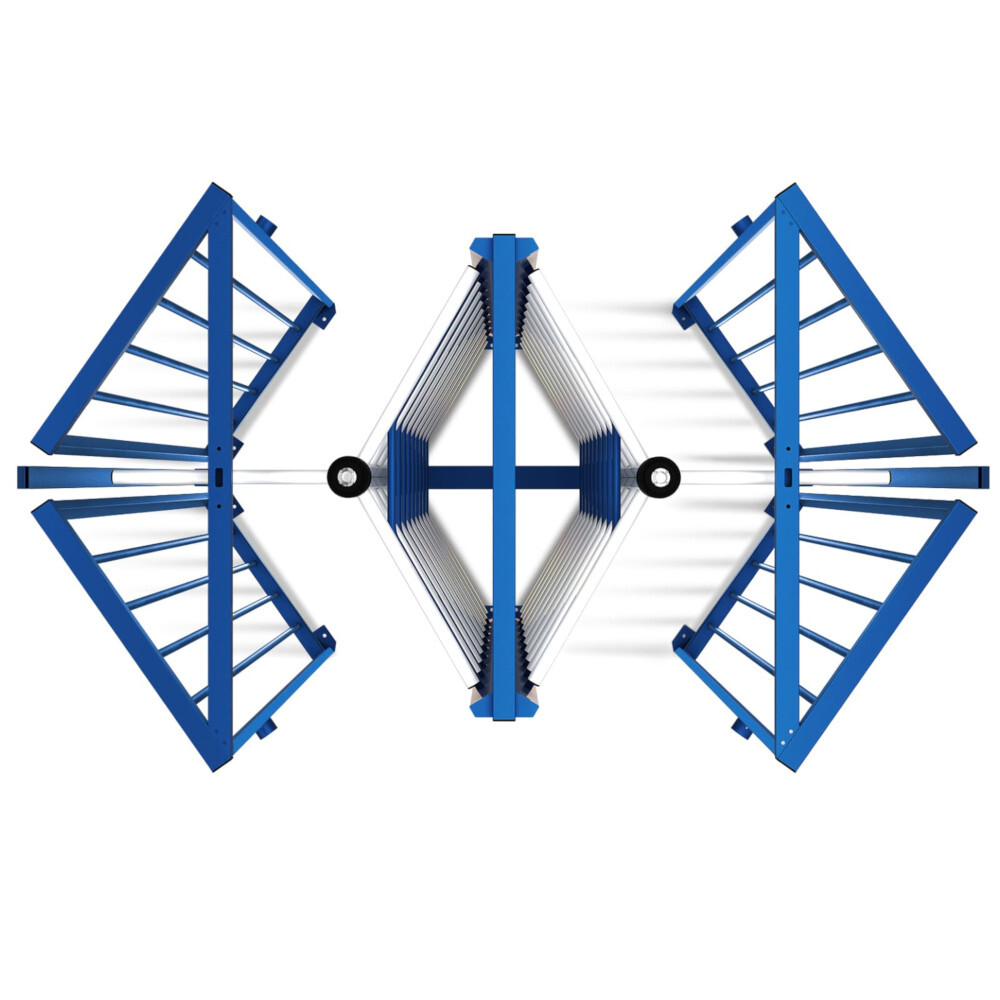

Поддерживает режим шлюза. Выбор режима шлюза доступен только на стадии монтажа. Ротор закрепляют в положении, когда секции перекрывают проход с двух сторон, образуя с рамой изолированную камеру. Переключение на работу в стандартных режимах без разборки невозможно.
Пропускная способность обеих частей в режиме однократного прохода — 40 человек в минуту, свободного прохода — 60 человек в минуту. Ширина зоны прохода — 630 мм. Наработка на отказ — 2 млн проходов.
Функциональность:

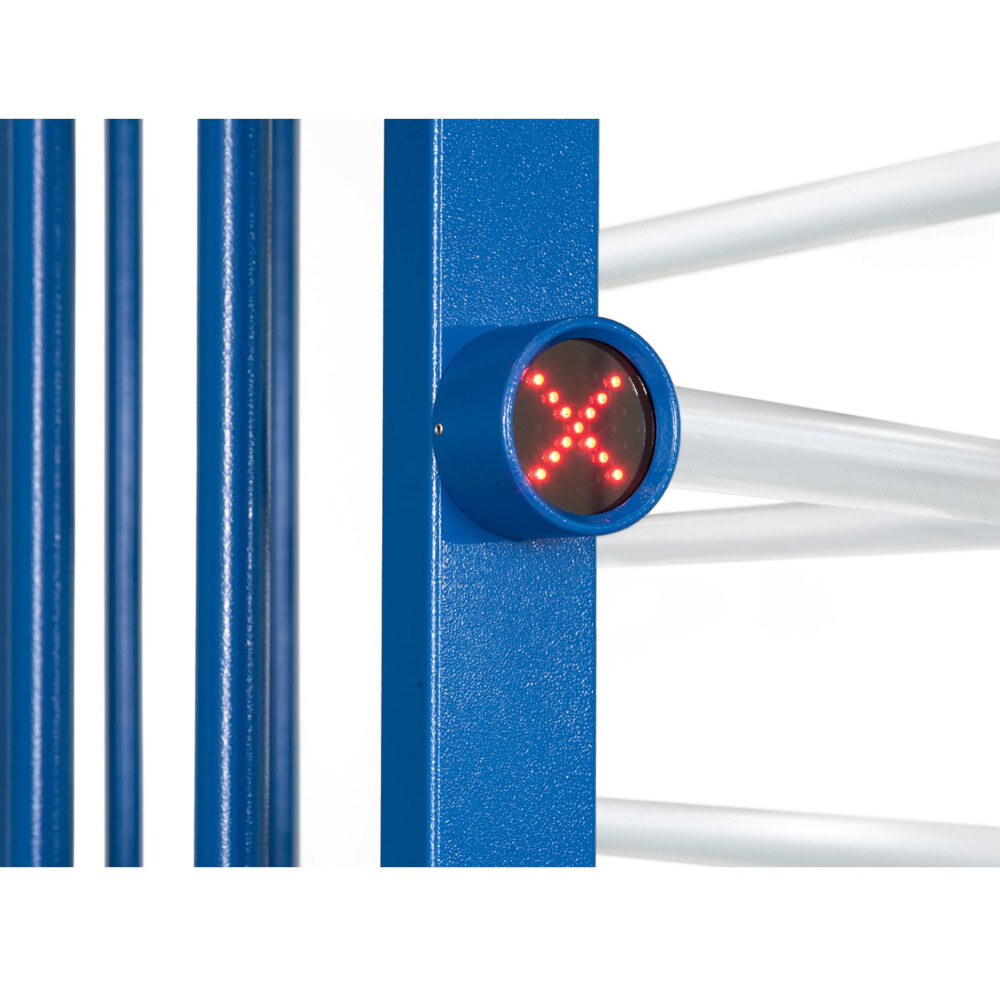

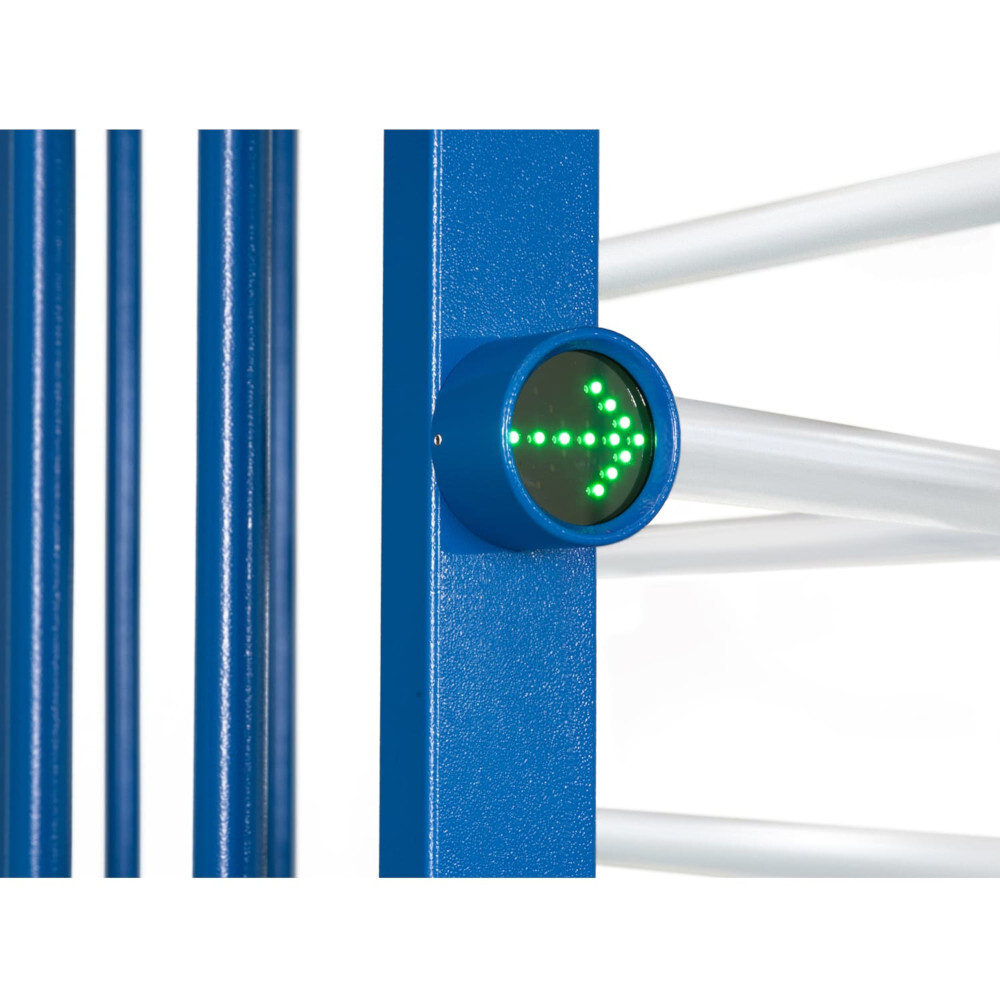

- Светодиодная индикация режима прохода во всех направлениях.
- Автоматический доворот секции в исходное положение после поворота вручную на угол 12? (для однократного прохода).
- Блокировка обратного хода при повороте на угол более 60°.
- Торможение электроприводом секции, находящейся около исходного положения.
- Блокировка ротора после поворота створок на 120? (для однократного прохода).
- Автоматическая разблокировка ротора по команде от ОПС (Fire Alarm).
- Разблокировка прохода ключами встроенных замков — по каждому направлению.
- Светодиодная подсветка зоны прохода.
- Блокировка турникета после четырех последовательных перегрузок электропривода.
Дополнительно предусмотрена возможность подключения сирен и датчиков контроля зоны прохода, использования выносных индикаторов статуса прохода, установки до трех турникетов в ряд.

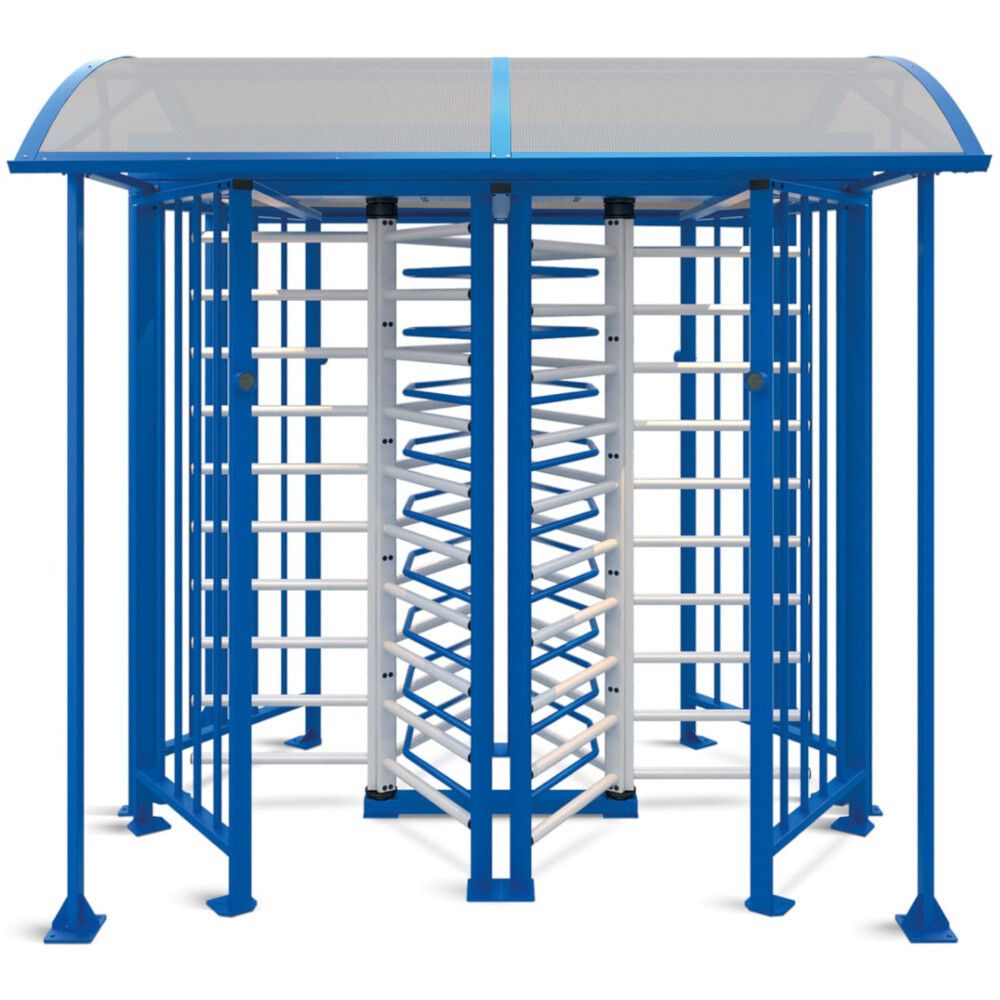

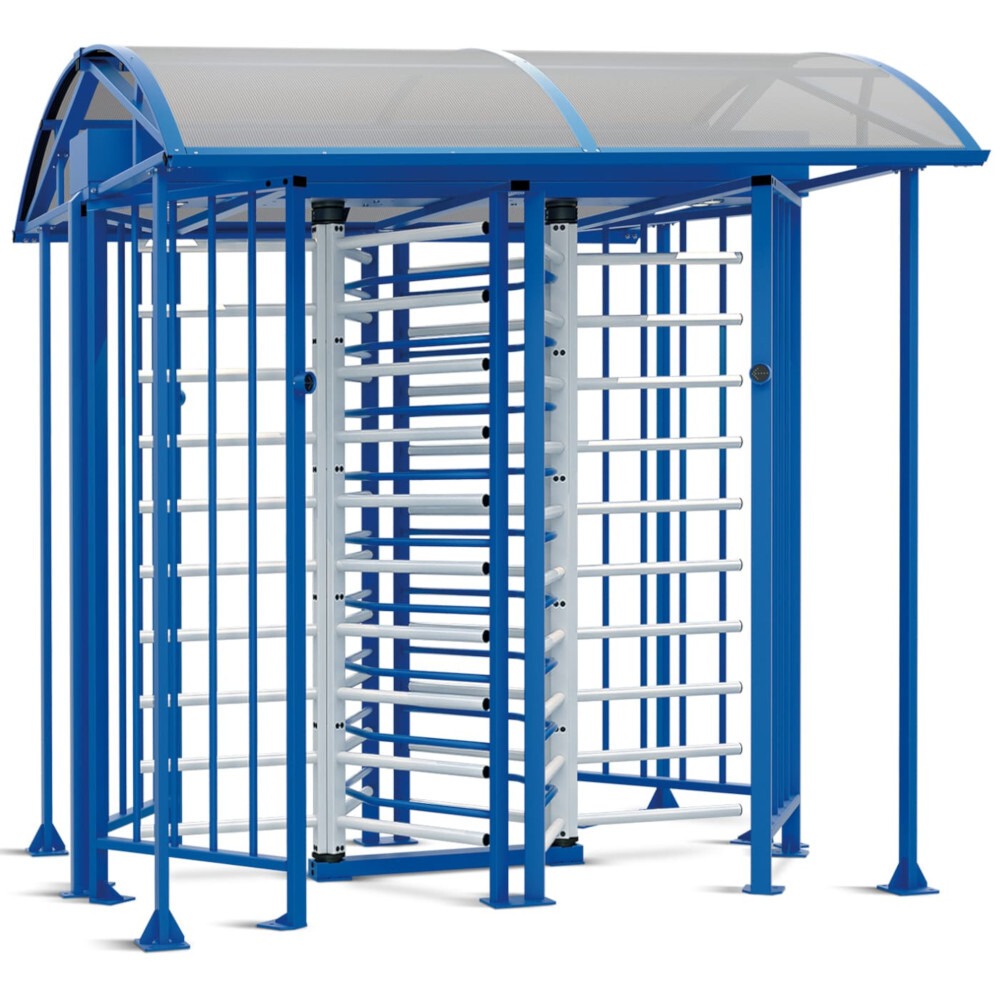

RTD-20.1S адаптирован к эксплуатации на улице: диапазон рабочих температур — -40 ?С… +50 ?С, защита оболочки от пыли и влаги соответствует стандарту IP54. Секции роторов выполнены из нержавеющей стали, корпус турникета — из оцинкованной стали с полимерно-порошковым покрытием. Для установки на слабом грунте нужна монтажная рама PERCo RF20 (в комплект не входит), для дополнительной защиты от осадков — крыша PERCo RTC-20 (в комплект не входит).
Питание турникета — 24 В DC, ламп подсветки зоны прохода — 12 В DC (без БП в комплекте). Потребляемая мощность турникета — макс. 210 Вт (при перегрузке электропривода), подсветки — 20 Вт. Потребляемый ток турникета — 9 А, подсветки — 1.6 А. Размер — 2480*1595*2303 мм, масса — до 370 кг.
Стандартная комплектация:
- Секции ротора с комплектом монтажных принадлежностей — 3 шт.
- Секция формирователя прохода с блоком индикации и кабелем в сборе — 2 шт.
- Балка опорная формирователя прохода.
- Секция разделителя — 2 шт.
- Верхняя балка разделителя.
- Нижняя опора роторов с нижним узлом вращения.
- Кабельный канал для подводки кабелей снизу.
- Ключи замков механической разблокировки — 8 шт.
- ПДУ с кабелем.
- Комплект документации: паспорт и руководство по эксплуатации.
- Шаблон из ДВП для разметки установочной поверхности.
- Комплект ЗИП и монтажных принадлежностей.
