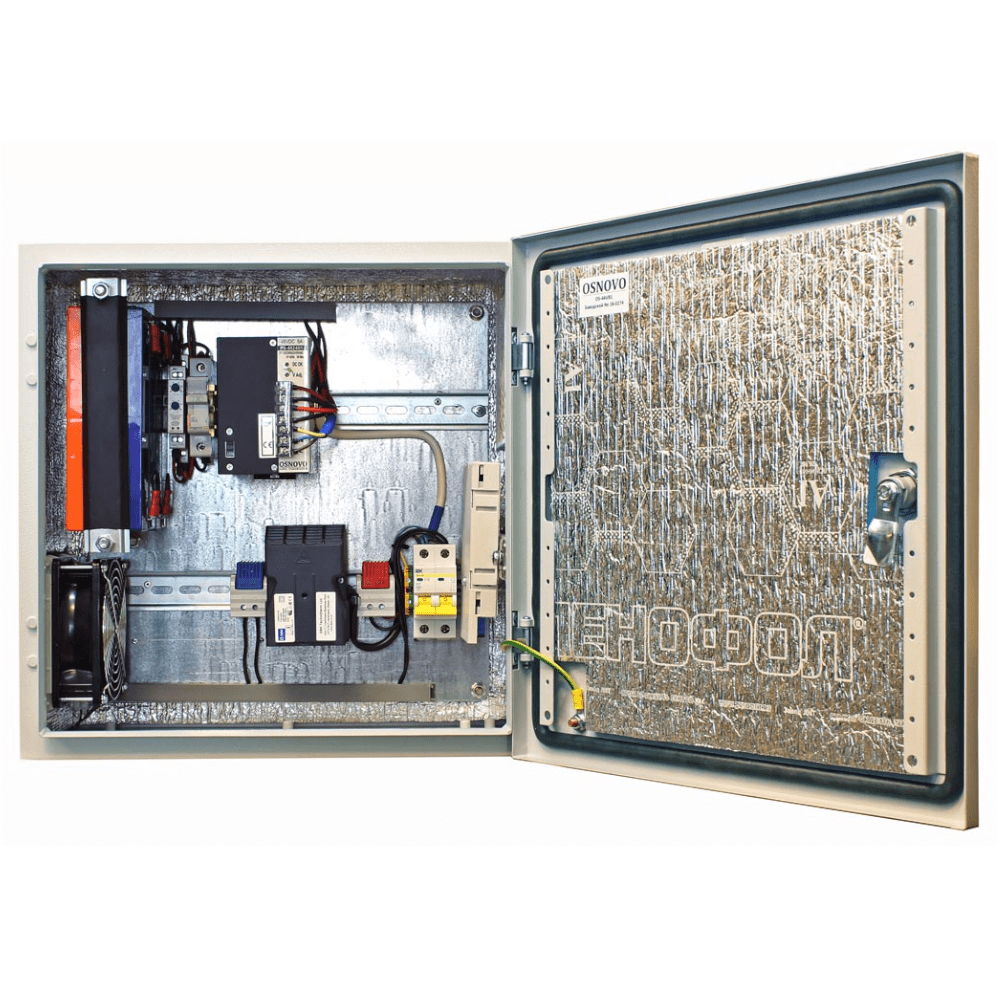

Станция Osnovo OS-44VB1 предназначена для защиты электрооборудования, требующего установки на улице, и состоит из герметичного бокса и комплекта дополнительного оборудования, включающего:
- Оптический кросс для коммутации оптико-волоконного кабеля с устанавливаемыми устройствами.
- Систему обогрева: конвективный обогреватель для установки на DIN-рейку, термостат (Н-З, до +15 ?С) и слой теплоизоляции внутри корпуса шкафа поддерживают внутреннюю температуру выше 0 ?С.

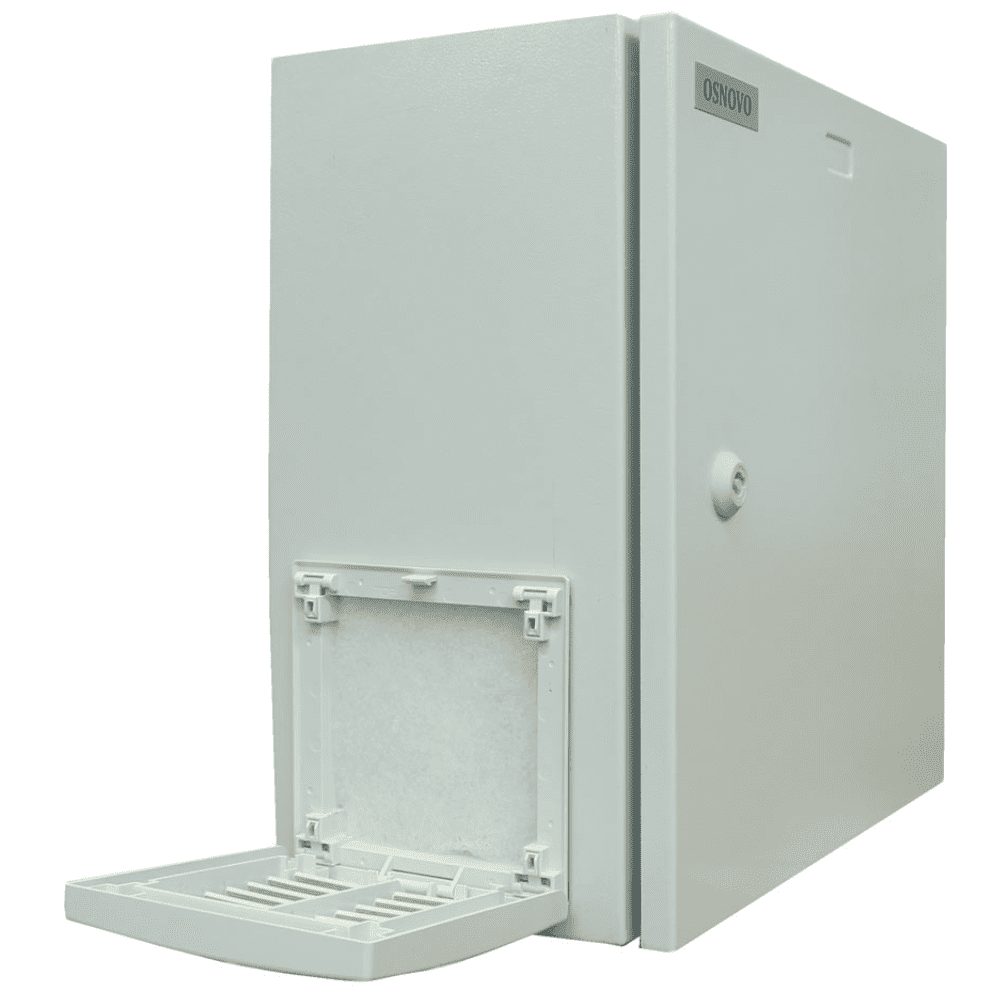

- Систему проточной вентиляции: вентилятор, срабатывающий по сигналу отдельного термостата (Н-З, от +35 ?С), и два сетчатых фильтра, установленных на притоке и вытяжке воздуха, не позволяют воздуху в шкафу нагреваться выше 50 ?С, защищают от попадания внутрь пыли. Система необходима при монтаже устройств с высоким тепловыделением.
- Блок питания промышленного класса 48 В DC, подающий питание встраиваемому оборудованию общей мощностью до 240 Вт.
- Автоматический выключатель (2Р, 10 A), обесточивающий станцию при коротком замыкании или перегрузке.
- Систему резервного питания: четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 А·ч общим напряжением 48 В, реле контроля напряжения (40–80 В, 10A) — защиту АКБ от глубокой разрядки и плавкие вставки —защиту от перегрузок и КЗ.
Характеристики оптического кросса:
- Модуль на два оптических порта SC.
- Ложемент на 8*КДЗС.
- Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
- Габариты: 183*113*22 мм.
Термошкаф предназначен для круглогодичной уличной работы: корпус защищен от влаги и пыли согласно стандарту IP66, предусмотрен набор гермовводов, диапазон рабочих температур — -40 ?С... +50 ?С. Потребляемая мощность — до 440 Вт. Свободный участок на din-рейках для монтажа оборудования: верхний — 80 мм, нижний — 80 мм. Габариты — 400*400*210 мм.
Комплектация:
- Уличная станция — 1шт.
- Набор гермовводов — 1шт.
- Ключ от монтажного шкафа — 1 шт.
- Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
- Фильтр для системы проточной вентиляции — 2шт.
- Заглушка для фильтров системы проточной вентиляции — 2шт.
- DIN-рейка 7.5*35 мм, 1.0 м.
- Шина для внутреннего монтажа, 210 мм.
- Расходные материалы.
